რადიოტექნიკა და ელექტრონიკა

Davion

სხვა არხებზე აქვს ხმაა

фотон 381д

ზუსტად ესეთია . ფერების ბლოკი ( პლატა ) შეუცვალეთ ახალი დავაყენე შედარებით პატარა ზომის ...

ცადე აბა ქვედა ტრანზისტორი შეცვალე წინაღობით ასე 50 100 ომი შეარჩიე ისე რომ ზედა არ გაცხელდეს, მე უფრო ვთვლი რომ ეგ არაა მაღალსიხშირული ტრანზისტორი 3205 ისგან განსხვავებით დატაშიტში წერია რაში გამოიყენება ერთი და რაში გამოიყენება მეორე ტრანზისტორი

რომელ სხვა არხებზე? არხები მეტრულზეა და დეციმეტრულზე. რომელ არხზეა პრობლემა? ძირითადათ ეხლა დეციმეტრულზეა, PAL-G როგორც მახსოვს. სხვა სისტემები ჩვენთან აღარ გამოიყენება და მაგას ძველი ტელევიზორები ფერადათ თუ არ უჩვენებდნენ PAL-SECAM დეკოდერები იყო მოდაში თავის დროზე, ვიდეომაგნიტოფონები და მისთანა ანტიკვარები. ხმა თუ არა აქვს ანტენაა ალბათ.

Davion

იმედი 1 არხი რუსთავი 2 კავკასია მზე მეორე არხი ხმა ჩვეულებრივად აქვს მოდის ხმა და ფერადად და კარგად აჩვენებს მარტო მეცხრე არხზე არ მოდის ხმა მაგრამ სუფთად და ფერადად აჩვენებს ... მეცხრე არხს ვიჭერ მეტრულზე მეორე არხის გვერდით ....

This post has been edited by LEON_ on 12 Oct 2012, 20:56

დატაშითში ორივე 1 მეგაჰერცი უწერია, გატეს წინ წინაღობის დაყენება არ მიცდია ვსინჯავ აბა 1 კილოომიანს დავაყენებ და ვნახავ რას იზავს?

misinga
არ მაქვს დრო დეტალურად გავარჩიო შენი სქემა, ამ წუთას რაც თავში მომივიდა, უნდა გაითვალისწინო პალევიკების ჩართვა გამორთვის დროები.

This post has been edited by Komponent on 12 Oct 2012, 21:08

მაგ ერთ მეგაჰერცში რას ტესტავენ ნახე, მოდი რა ქენი იცი რამე სტაბილიტრონივით (ან დიოდები დააპარარელე დამოკლების მიმართულებით) დააყენე აბა გატე კორპუს შორის რომ 4 5 ვოლტზე მეტი ძაბვა არ შევარდეს გატეში წამიკითხია აცხელებსო და შეიძლება მწყობრიდანაც გამოყვანოსო თანაც ვფიქრობ მასე მაღლა (12V) თუ აყავს ძაბვა მერე ბოლომდე დაკეტვას ვერ ასწრებს შიდა მოცულობის გამო რომელიც პირველ ტრანზისტორზე 2 ჯერ დიდი აქვს
პ.ს. ოსცილიოგრაფი რომ გქონდეს ნახავდი

This post has been edited by kote18 on 12 Oct 2012, 21:17

LEON_
დავასკანირებ, ისე დამაინტერესა და დავწერ ცოტა ხანში.

* * *
1-5 სიხშირული არხები, ერთი დიაპაზონი. მამაპაპური
სამოციან წლებში მე2 არხი იწყებს, მე-6 სიხშირულზე
მაუწყებლობენ. მეტრულებია მაგენი ანუ 1-5 ერთი დიაპაზონია და 6-12 მეოერე.
დეციმეტრულები 20-და ზემოთ. მაშინ პროექტშია ჩვენთან
80-ან წლების ბოლოს და მერე დეციმეტრულებია მოდაში, ბლოკებს აწყობენ და რამე.
28 არხი პირველი გონი სახელმწიფო თუ რაღაცა, გავიდა დრო და დაიწყო ამ დიაპაზონის ათვისება, ისე რუსთავი-2-მა შეიძლება გაიხსენოს რატოა 2? რუსტავში მაშინ გაკეთდა ტელევიზია, სამყარო ერქვა, თავის დროისთვის შეფერებული, კარგი, დეციმეტრულ ანტენაზე კინოებს უუყურებდა კაცი, თავის დროისთვის რეზონანსი იყო.
გავიდა დრო და რუსთავი 2 წარმოიშვა, ამას არავითარი კავშირი არ ქონდა (ანუ მართლა არავითარი) იმ სამყაროსთან, და იყო კარგი.
მართლა კარგი.რუსთავი 2 გონი 9-ე სიხშირულზე იყო თუ არა ვცდები, იქ რუსსთავის ტელევეზია იჯდა 7-ზე, 8-ზე ბაქო მაგრა ურტყავდა. მდააა..
მერე რუსტავი2 9ზეც და გონი 11 ზეც გადიოდა ("გონი" იმიტო რო ჩემ ტელევიზორს აღარ ქონდა ის ჯადოსნური გადამრთველი რასაც ПТК ერქვა) და ცოტა ხანში რუსტავი 2-11 იყო და იყო...
2 დუბლი იყო და ახალი არხი თუ იყო მაგ სიხშირეზე კაი არხია. ხოო.. მერე განვითარდა ტექნიკა, მოკლეტალღებიანი გადამცემებიც და მიმღებებიც ცხოვრების ნაწილად იქცა და დეციმეტრული გადაცემა-ტელევიზიაც განვითარდა.
სისტემები ძველია მაგრამ მუშაობს და ეხლაც ნოსტალგიას მგვრის. მეც და ჩემს ძველ სონის ტელევიზორს რომელსაც ეხლაც უხდება და აჩვენებს ჩვეულებრივი ანტენა და საკაბელო თავისთავად.
ხოოო... მოკლედ ალა პორტე დელა მომენტო

This post has been edited by Davion on 12 Oct 2012, 22:04

http://gtu.ge/books/energetika/36_I_II%20naciDgeb.pdf
http://gtu.ge/books/energetika/41_New_dgeb1.pdf ვისაც გაინტერესებთ ქართუ ენაზეა ლიტერატურა

ვნახე ძაბვა გატეზე 4,32 მეტი არცერთ ნაგრიზკაზე არ ადის, დაკეტვა რომ მოესწროს გატეზე და მინუსს შორის 330 ომიანი წინაღობა დავსვი და ძაბვა გატეზე 2,5 ვოლტამდე დავიდა, მაგრამ მაინც ცხელდებოდა, სიხშირის დაკლება ვსინჯე 10 კილოჰერცამდე და მაინც ცხელდებოდა, ეხლა ვიშოვე L2203NS ტრანზისტორი და მაგის შიგა მოცულობაც 3205 ტოლია, დატაშიტებიც მსგავსი აქვს ოღონდ 30 ვოლტიანია დავაYენე 1 ცალი და ისე სწრაფად აღარ გაცხელდა, მაგრამ მაინც დაცხელდა 1 წუთის შემდე. ოსცილოგრაფს რაც შეეხება არ მაქვს, მაგრამ ლეპტოპზე მიყენია ოსცილოგრაფის პროგრამა და მიკროფონის ვხოდიც გადაკეთებული მაქვს, 20 კილოჰერცამდე საკაიფოდ მუშაობს, 10 კილოჰერცის დროს ზუსტად ასეთი სიგნალი მიდის გატეზე, არ ვიცი რა ვქნა???? იქნებ რამე თქვენი გამოცდილი სქემა დამიდოთ 10-50 კილოჰერცის ფარგლებში რომელიც ჩემს ტრანზისტორებზე გამოდგება, ან მომეხმარეთ ამ სქემის გადაკეთებაში ისე რომ ამ ნაგრუზკაზე არ გახურდეს (ნაგრუზკა მაქვს 150-200 ვატი)

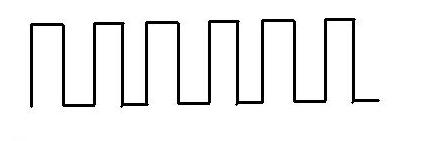

აი ასეთი სიგნალი მიდის 10 კილოჰერცის დროს გატეზე:

მიმაგრებული სურათი

აგე საბჭოთა ტელევიზორის ტრანსფორმატორზე გააკეთებ პირველადს დატოვებ და მეორადს ანუ 12 ვოლტის მხარეს გადაახვევ იუტუბიზე ვიდეოებიც ააქვს ვტორს, 50 გერცზე მუშაობს ყველაფერი შიგნითაა
http://allshares.ge/download.php?id=27F21D0B47
* * *

და გამომავალიც მასეთია ხომ არ გინახია?

არა მასეთი კი მაქვს გაკეთებული ოღონდ იუპიესის ტრანსფორმატორზე მულტივიბრატორით ვმართავ პოლევიკებს, სიხშირე 50-300 ჰერცია, მუშაობს ნორმალურად, მაგრამ მე მაღალ სიხშირული მინდა გავაკეთო იმიტომ რომ პატარა ტრანსფორმატორზე ეხვევა და მთლიანი მოცულობაც პატარაა, არადა იუტუბი სავსეა, დაწერ ბლოკინგ გენერატორს და ამოგიყის ქვეყანას, ისინი ამუშავებენ და მე რატო ვერ უნდა გავაკეთო? ეხლა ვფიქრობ შეიძლება ჩემ სქემაში პოლევიკს სიგნალი რომ აღებს ის ფართეა და შეიძლება ეს ახურებს, კონდენსატორი რომ ჩაუდგა გატეს მიმავალი პროვოდს ხომ არაფერი შეიცვლება ნეტა?
* * *
ეს სქემა შენ რომ ლინკი მომეცი მაქვს გაკეთებული, K561TM2 სავეცკი მიკროსქემაზეა, მადას მოშნი ტრანსფორმატორი უნდა და კაი დიდი მოცულობაც აქვს. მაღალსიხშირული იმიტომ ასწორებს რომ პატარებია, ფირმაში მანქანების ინვენტორები მაქსიმუმ 2 სიგარეტის კოლოფისოდენებია, მქონდა მასეთი დამეწვა 6-7 წლის წინათ და მაგიტო მაქვს მუღამი ავაწყო მასეთი იქაც სქემა 1 ტაქტიანი იყო მასტავოი პრეაბრაზავატელი ეყენა და ტრანზისტორებიც დაპარარელებული იყო, კიდევ ერთი რაღაც, რამდენი იუპიესიც გავხსენი თითქმის ყველგან დაპარალელებულია ტრანზისტორები გატეზე კი ძაბვის გამყოფად 52 ომიანები და 80 ომიანები უყენიათ,

შეიძლება რატო მანამდე არ ვნახეთ არის დატაშიტში მაგის ფორმულა და მოცემულობა
http://www.chipfind.ru/datasheet/pdf/fairchild/uc3845.pdf
სად იყიდე მაგი მიკროსქემა?
დაკის საიტზე ვერ ვნახე მეც დამაინტერესა )))

ესეთ რაღაცეებში გარკვევა მინდა და PDF ან რამე ხო არ გაქვთ დამწყებთათვის?
