სწორ ბრუნს თუ დაიჭერ და სწორად შეარჩევ კონდენსატორების ტევადობებს, მოგცემს სიმძLავრის 50-60%-ს ალბათ.
მე მქონდა 300 ვატიანი გაკეთებული, ალბათ ასე 4-5 წელი ვამუშავე მდინარეზე.
მაგრამ ძირითადი პრობელემა ისაა, რომ თავს თავზე მოიხმარს უმეტეს ენერგიას და იძლევა ცოტას.
თუ ბრუნვათა რიცხვი ნაკლებია, ვერ გენერირებს. თუ გადააჭარბა ნომინალურს ჩაქრება გენერაცია.
ასევე, თუ დატვირთვა ზედემტი მოუვა ესეც აქრობს გენერაციას და ძრავი "ხალასტოიზე ბრუნავს".

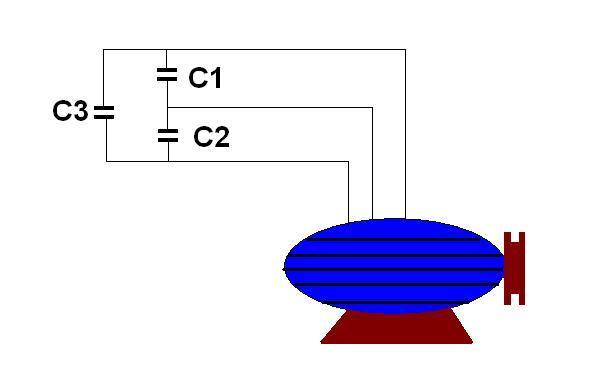

ესაა კონდენსატორების მიერთების სქემა.
ტევადობების გამოთვლა სიმძლავრის მიხედვით ფორმულა არსებობს და იდება სადმე. მე რაღაც წიგნში მაქვს ნანახი და არ მახსოვს სად.
* * *
ტევადობის გამოსათვლელი ფორმულაც ვიპოვე.
C = I / (2 * pi * f * V)
V = 415 ვოლტი ფაზა ფაზაზე;
f = 50 ჰც.
pi = 3.14
უფრო ზუსტი გამოთვლები როცა მოცემული გაქვს ძრავი P სიმძლავრის და სედ აწერია cos(fi) = 0.8 ან 0.6 ან რამე მაგდაგვარი იხილე აქ:
http://www.frenchriverland.com/Motors_As_G...ith_UK_1994.pdfსადღაც შუაშია მაგალითები გამოთვლების
* * *
ესეც მატლაბში გამოსათვლელი m ფაილი:
f = 50; %AC frequancy; Hz
P = 3000; %Nominal power; W
Vline = 414; %Phase-Phase voltage; V
Iline = 6.5; % Line current; A
k = 0.8; %power factor cos(fi)
S = sqrt(3) .* Vline .* Iline; % Apparent power; W
Preal = S .* k; %Real power; W
Q = sqrt(S.^2 - Preal.^2); %reactive power
Qphase = Q ./ 3; %reactive power per phase
Vphase = Vline ./ sqrt(3); %phase-0 voltage; V
Iphase = Qphase ./ Vphase; %Current per phase; A
% Xc = Vphase ./ Iphase = 1 ./ (2 .* pi .* f .* C) %reactive resistance
%For Star connected capacitors:
Cstar = Iphase ./ (2 .* pi .* f .* Vphase) %Farads
% For Delta conected capacitors:
VphaseD = Vline;
IphaseD = Qphase ./ VphaseD;
Cdelta = IphaseD ./ (2 .* pi .* f .* VphaseD) %Farads
This post has been edited by asphurcela on 16 Jan 2013, 17:12
მიმაგრებული სურათი
·
