თუ ეკრანზე გამოსახულება ჩანს (ცერად რომ შეხედო სინათლეზე) მაგრამ პადსვეტკა არ ანთია - პადსვეტკა ან ნათურები მოკვდნენ.
თუ კვების 5 და 12 ვოლტი არაა პაწუკა პლატაზე მიმავალ წვერებზე - მთლიანი კვების სქემაშია უწესივობა.
თუ ძავბები ნორმ და გამოსახულება ნაინ. მაშინ კაპუტ მიკროპროფესორ.

თუ პაწუკა პლატაზე 12 ვოლტის ნაცვლად 220 შედის მაშინ რა ხდება ?

giorgi877

რა და გილოცავ ახალ მონიტორს

მხოლოდ მონიტორს ჯიგარო?

მაშინ ხდება ფეიერვერკი. სანახაობა ერთჯერადია, სამწუხაროდ, და ახლავს არასასიამოვნო არომატის აირგამოყოფა.

აი რას ნიშნავს გამოცდილი კაცი

ლეპტოპში მანქანიდან ტენიდა მასტი ვნახე არ ჩაძიებივარ მაგრამ უეჭველი იმპულსებით ტენიდა თუ უბრალოდ ძაბვა გარდაქმნა 19-20 ვოლტზე

boost კონვერტორია კოჭაში მაგნიტური ენერგიის დაგროვების და გაცემის ხარჯზე(გარდაიქმნება ელექტრულ ენერგიად ) მოდულირება ხდება PWM ით (შეიძლება PWM ის გარეშეც, სტაბილიზაცია არ ექნება) ველის ტრანზისტორის გამოყენებით ( PWM-ით ხდება გენერაცია კოჭის დასამუხტად , რა დროსაც ხდება მაგნიტური ენერგიის ელექტრულში გადასვლა , ასევე გამომსვლელი ძაბვის სტაბილიზაცია)

This post has been edited by giorgi877 on 19 Aug 2013, 17:13

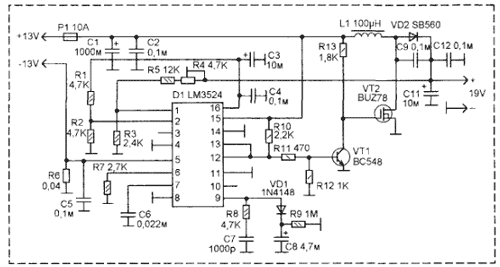

ამ სქემაზე რას იტყვი კარგი გამოვა?


..

This post has been edited by JPEG on 19 Aug 2013, 17:17

მიმაგრებული სურათი

PWM კონტროლერია ..კი წესით უნდა იმუშაოს . თუმცა აჯობებს სადამ ააწყობ დატაშიტით გადაამოწმო.

LG FLATRON L1945s ეს ეკრანი გამიფუჭდა , თავიდან ირთვეოდა წვალებით რამდენჯერმე უნდა შეგერჭო გამოგერჭო კვება
ეხლა სუ მოკვდა დიოდი უცნაურად ციმციმებს, ეკრანი არ ირთვება შიგადაშიგ ერთს გამოანათებს და კვდება ეგრევე
ვიფიქრე კვების კონდენსატორები გაიბერა მაგრამ რო დავშალე კარგად გამოიყურებიან ერთიორი მოვხსენი დამუხტვა განმუხტვა ნორმალურად ხდება ანუ მუშაა. არვიცი უკვე რისი ბრალი უნდა იყოს . ერთგან წავიკითხე ვიდეო სიგნალების პროცესორის პროგრამა ირევა ხოლმე მაგრამ არც პროგრამატორი არ მაქვს და არც პრაშივკა რო ვცადო

მოკლედ შეუცვალე კვების კონდენსატორები მაგამ არანაირი შედეგი არ გამოყო

რა მოვუხერხო ?
* * *

ABABUA
რაგაცას რო ამბობდი სანთლებზე იქნებ მართლაც მათი ბრალია?


This post has been edited by JPEG on 19 Aug 2013, 18:07

JPEG
თუ არასწორა პრაშივკას ჩაწერ ან/და არასწორად ისე მოკლავ პაიკის გარდა ვერაფერი უშველის.

შემთხვევით ხომ არავის გექნებათ? ვიყიდი ძლიერ სვეტადიოდს

http://dac.ge/?act=category&catid=34&subcatid=156

მომეშვლეთ რა

http://radiomaster.com.ua/2284-avto-adapte...a-noutbuka.html
ამის გაკეთება მინდა

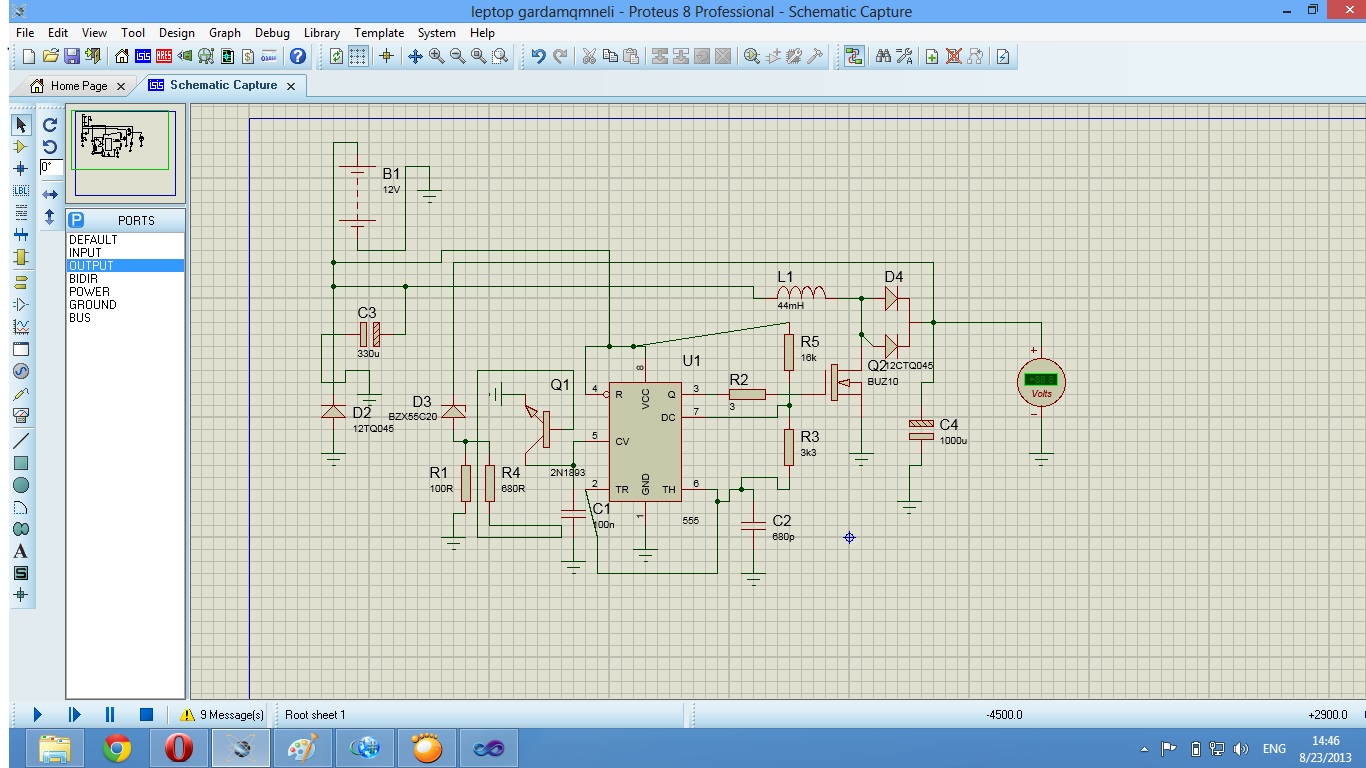

პროტეუსი თუ გაქვთ გადაიწერეთ ნახეთ რა
http://mydisk.ge/download.php?id=edasydynu

თუ არა და სურათიდან ნახეთ რა გამოყენებული ელემენტები ანალოგბით ჩავანაცვლე და ამიტომ ხო არ გამომდის 5ვ 18-19 ვოტის ნაცვლად

This post has been edited by JPEG on 23 Aug 2013, 14:52

მიმაგრებული სურათი (გადიდებისთვის დაუწკაპუნეთ სურათზე)
