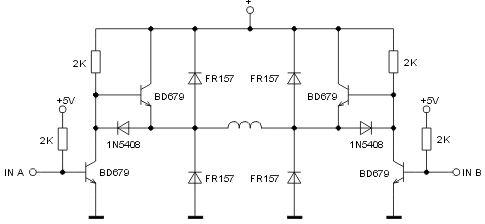

რაღაც ეჭვი მეპარება მაგ სქემამ იმუშაოს.
მარა, დაიცა, აქ სადღაც კატაა დამარხული.
ინდუქციურობა კი არის ჩართული დიოდებს შუა და წესით ლენცის წესმა უნდა წარმოქმნას ედს-ი.
0-1 კომბინაცია ხან ერთ შესავალ ტრანსისტორს გააღებს, ხან მეორეს.
რა ხდება ზედა ტრანზისტორებში, დაფიქრება უნდა...
ვთქვათ ჯერ, არ გვაქ 0-1 ინპუტი არცერთგან.
ბაზა კოლექტორზე ძაბვა უნდა დაჯდეს. ნომრები მაინც დაგეწერა, რომელზე ვსაუბრობ, ადვილად აღვწერდი.
ვგულისხმობ ქვედა ტრანზისტორებს. p-n გადასასველია და ამიტომ რაღაც დენი გაიპარება კოლექტორისკე. ორივეგან.
ეხლა. მოვიდა 1 იანი ვთქვათ მარცხნივ. გაიღო ტრ და კოლექტორი დაამიწა. კოლექტორი დამიწდა, ინდუქციურობაზე გაჩნდა პოტენციალთა სხვაობა.
გაიარა დენმა და დასვა ლენცის წესით ედს-ი (ქართულად ემძ).
ეხლა, მარცხნივ მოვიდა 0, მარჯვნივ 1. სიტუაცია შეიცვალა, ინდუქციურობაზე პოლარობა შეიცვლა და ხელი შეუწყო თვით ინდუქციის უფრო გამოკვეთილად რეალიზებას. ერთმანეთს მიემატნენ ძაბვის პოლარობა და ემძ. საერთო ჯამში ინდუქციურობაზე ემძ მომძლავრდება და ენერგიის წყარო გახდება.
ეხლა რას აკეთებენ ზედა ტრანზისტორები....
დაიცა დავაკვირდე კარგად
და გავაგრძელებ. ტყულად სისულელე რო არ ვწერო.
ვთქვათ მარცხენა მხარეს ვიმსჯელოთ.
ქვედა რო ღიაა, ზედას ბაზა მიწაზე ზის, თითქმის. ამიტომ დაკეტილია. და პირიქით. ქვედა რო დაკეტილია, ზედა ღიაა...
აჰა.. ინდუქციურობაზე ემძ-ს ფაზაში ემთხვევიან კარგად ორივე ზედა და ქვედა ტრანზისტორები.
ქვედა გაიღო-ზედა დაიკეტა - ამ დროს ინდუქციურობის მარცხენა წვერი დამიწდა.
მეორე ციკლში - ქვედა დაიკეტა - ზედა გაიღო და ინდუქციურობის მარცხენა წვერზე პოტენციალმა აიწია.
ეს ყველაფერი იგივენაირად მარჯვენა მხარესაც, ოღონდ 180 გრადუსიანი წანაცვლებით და მივიღებთ ჭკვიან ბოგირს.
ბოგირის გარდა იქნება ძაბვის ამწევიც. voltage booster.
