რადიოტექნიკა და ელექტრონიკა II

asphurcela

რავი მაინც უსაქმოდ ვარ და იმას მაინც გავაკეთებ რაც მაინტერესებს

მაქვს ერთი კითხვა, ან ორი...
თეორიულად რამდენად პატარა შეიძლება იყოს რადიო მიმღები?
შეიძლება რომ მიკროსკოპული ზომის იყოს?

Google!

https://www.google.ge/webhp?sourceid=chrome...%BD%D0%B8%D0%BA

https://www.google.ge/webhp?sourceid=chrome...=smallest+radio

http://mec-da-teq.blogspot.com/2013/11/fm.html

This post has been edited by Muon on 23 Jan 2015, 13:50

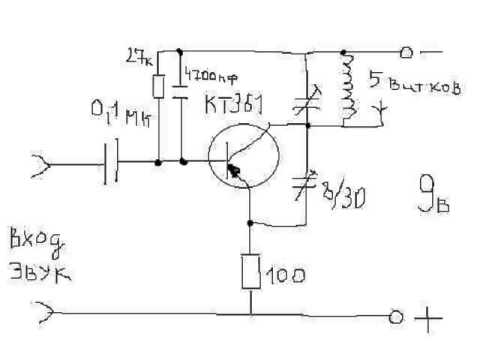

ვისაც FM გადამცემი უნდა აი ეს როგორი მარტივი სქემაა მარა თქვენ წარმოიდგინეთ და რა კარგად იმუშავა გამიკვირდა კიდეც, სხვები რაც ამიწყვია უფრო რთულებიც, ასე ნამდვილად არ უმუშავია. სახლიდან მანქანაში დაიჭირა, დაახლოებით 35-40 მეტრის დაშორებით, თან სუფთად სტაბილურობაც რავი სხვები რაც ამიწყვია ხელის ახლოს მიტანაზე ირეოდნენ და ამას ხვიას თუარ დაადე თითი ისე კიარ მოქმედებს

This post has been edited by mgelkaca on 23 Jan 2015, 19:55

მიმაგრებული სურათი

Muon
თუ გუგლი მართალს ამბობს მაშინ საინტერესოა ძალიან

bfjribhs

კი შეიძლება, გააჩნია რა პარამეტრებს დააკმაყოფილებს. ბავშვობაში გამიკეთებია მიმღები რომელსაც სულ 2 ნაწილი ქონდა: ყურსასმენი და დიოდი.

mgelkaca
ხვია რა მავთულით და რა დიამეტრზე იხვევა? ცოტა დაწვრილებით ინფო რო ვნახო ლინკი მომე სად ნახე სქემა

JPEG
კიდევ ვერ აამუშავე?0.5მმ მავთული საკმარისია.უნდა დაახვიო 3-5 მმ გულარზე.
ცვლადი კონდენსატორები ვიშოვნე 10-40პიკოფარადი.თუ დაგჭირდა შევთანხმდებით მგონი

JPEG
კაროჩე მე რა და როგორ გავაკეთე გეტყვი.
მავთული დაახლოვებით 0.5მმ სისქის(ოდნავ განსხვავებას არააქ დიდი მნიშვნელობა) და დაახლოვებით 4 მილიმეტრიან ლურსმანზე დავახვიე 5 ხვია.
ცვლადი კონდენსატორის მაგივრად დავაყენე 15 პიკოფარადი(ანუ სადღაც შუაში, წესით 30 პიკოფარიდი უნდა ცვლადი) ხოდა ჩვეულებრივ იმუშავა 90 მეგაჰერცზე დაახლოვებით. არაფერი გაწევ გამოწევა არ დამიწყია ხვიების.
ემიტერ-კოლექტორზე რომ ზის ცვლადი მაგის მაგივრადაც 15 პიკო ჩავსვი.
იქ ბაზაზე 17 კილოომის მაგივრად 15 დავსვი.
4700 პიკოს მაგივრად 4000.
დანარჩენი რაცაა ეგრე ყველაფერი
ტრანზისტორი მე KT361 გამოვიყენე მაგრამ ნებისმიერი უნდა წავიდეს მაღალსიხშირული. NPN-იც შეიძლება ჩაყენდეს ოღონდ კვების პოლარობა უნდა შეცვალო. ანუ კოლექტორზე + უნდა მისცე.

ხოო კიდე მანდ 9 ვოლტი რომ უწერია, მე 12 ვოლტიანი კვება მივეცი. თუმცა 9-ზეც იმუშავებს

This post has been edited by mgelkaca on 24 Jan 2015, 22:16

რუსული თუ იცით შეიძლება გამოგადგეტ ეს საიტი:
http://radio-uchebnik.ru/

the undertaker
როგორ არა მაგრამ ისეთი ხმაურები უჩნდებოდა არ გირდა რო გამოიყენო რამეში და ეს კაცი რეკომენდაციას უწევს ამასაც გავაკეტებ ჩემი რამიდის

mgelkaca
მადლობა ახსნისთვის

ნპნ-ზე უფრო კარგ მონაცემების ტრანზისტორებს ამზადებენ.

ანუ FM რადიომიმღებიდან ვერანაირად ვერ გამოვყოფ ვიდეო სიგნალს? გადაკეთება-გადმოკეთება არ უშველის მაინც? ანუ ვიდეო სიგნალი მინდა მივიღო რაა, ან სქემები თუა რომ ავაწყო ცალკე მარტო ვიდეოს მიმღები მინდა

This post has been edited by mgelkaca on 26 Jan 2015, 00:00

lmgelkaca

რადიოს სიგნალში არ არი ვიდეოსიგნალი და როგორ გამოყოფ? მაშინ ტელესიგნალიდან უნდა გამოყო. მონახე ძველი საბჭოთა ტელევიზორის სქემა, მაგალითად 3УСЦТ ტიპის, მონახე მაგისთვის საჭირო არხების სელექტორი СКМ-24 და СКД-24 (დეციმეტრულისთვის), მონახე რადიოკანალის ბლოკი, მიაერთე სქემის მიხედვით და გამოვა ვიდეოსიგნალი ამით ნახევარ ტელელევიზორს ააწყობ
რადიოკანალის სქემა ეს არის:
http://www.radio-uchebnik.ru/remont_tv_radoiokanal.html
http://www.radio-uchebnik.ru/remont_tv.html


This post has been edited by Davion on 26 Jan 2015, 10:15

Davion
უი რამდენი რამე ყოფილა მაგის ხელით აწყობა

ისე ეგ მეტრულ დეციმეტრული ბლოკები კი უნდა მქონდეს, ის მესამე ბლოკიც რომ ააქვს ხოლმე ისიც. ან თუარადა მაგის შოვნას რაუნდა ხო კიდე ეგაა და ვსიო?
