ზოგადი კითხვა-პასუხი

წინა თემის ლინკები:
I ნაწილი: რადიოტექნიკა და ელექტრონიკა.
II ნაწილი: რადიოტექნიკა და ელექტრონიკა II

წინა თემის აქტიური მპოსტავები:
asphurcela 174
mgelkaca 118
JPEG 110
gubaz_merve 102
Komponent 87
kobra_95 82
Davion 76
DRAKONI 70
Muon 54
Kakha 53

თემის ავტორია ZAZAi

დავფიქსირდები :)

მრავალ საინტერესო სქემებს გისურვებთ ამ თემაში.

shuma89

სქემებზე ამ თემაში მეგობარო.
ფიზიკის თემაში დასვი ეს შეკითხვა და მე აქ გპასუხობ.

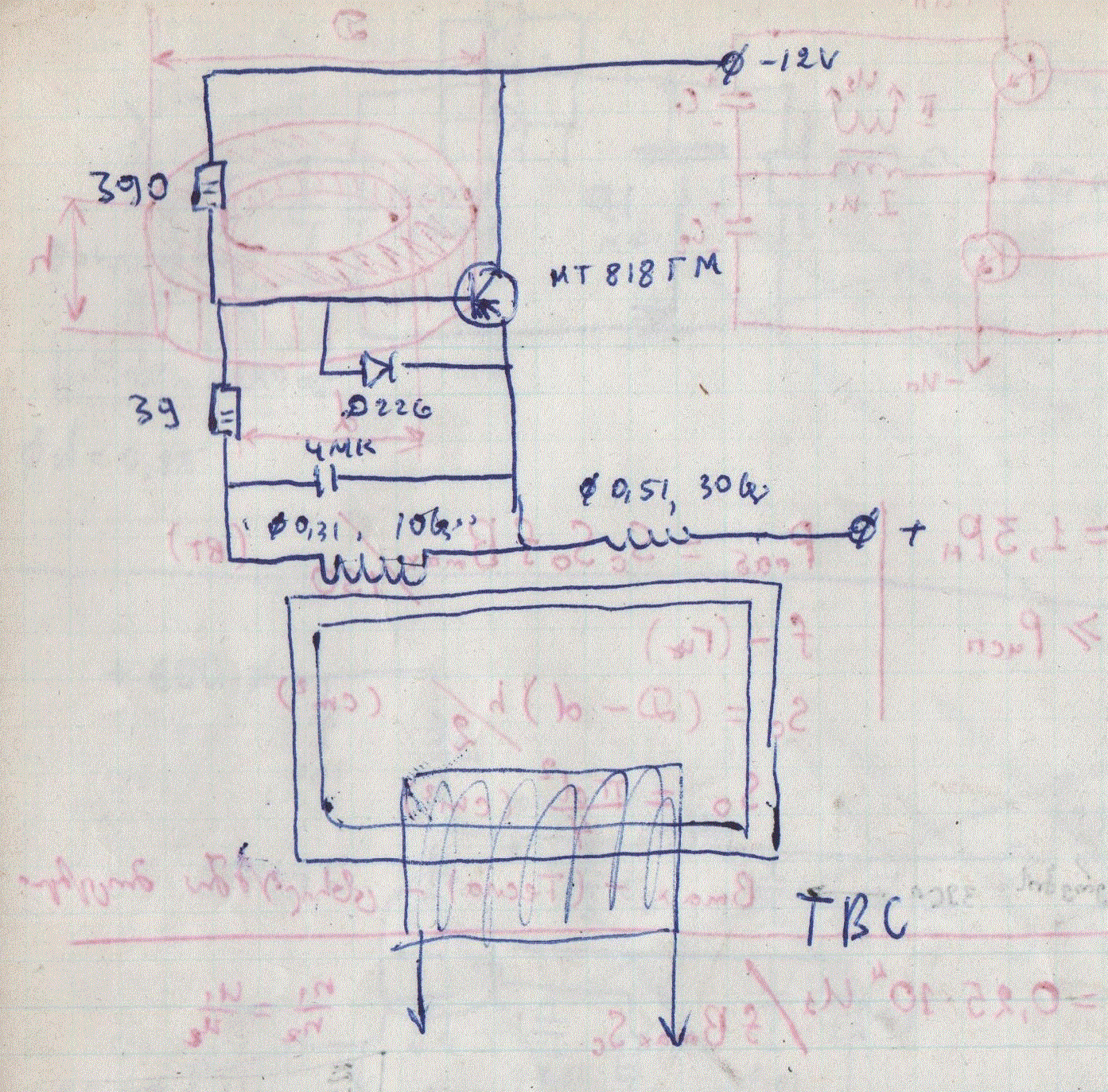

ვდებ სქემას, ჩემს მიერვე გამოცდილს ჯეელობაში და მუშას.
იწყობა ტელევიზორების ეგრეთწოდებული ტევე ესის ტრანსფორმატორის გულარზე.
მონაცემები აწერია. მეორადი მაღალი ძაბვის მხარეს დაახვია 300-400 ხვია და მიიღებ იმპულსურ ძაბვას ასე 1.5-2 კილოვოლტის ფარგლებში.
არაფერს არ მოკლავს, მაგრამ კარგად კი "ბწკენს". ძაღლებს და კატებს აჩხავლებს.
ტრანსიზტორი მე KT818 მეყენა, მაგრამ წავა, რომელიმე საშუალო სიმძLავრის ტრანზისტორი, ასე 10 ამპერამდე კოლექტორის დენით.
სასურველია მზირე ზომის რადიატორი, რამეთუ ცოტა თბებოდა ჩემს შემთხვევაში.


This post has been edited by asphurcela on 17 Apr 2015, 07:58

მიმაგრებული სურათი (გადიდებისთვის დაუწკაპუნეთ სურათზე)

ასფურცელამ გამოასწორა ცოტა, ჯობს, ახალი თემა რამე ბეისიკით გაიხსნას ხოლმე. მაგალითად ფერიტის გულარის ყოველმხრივი ანგარიშით.
ახლა არ თქვათ, შენ დაწერეო :gigi:

ზაფხული მოდის და აქტუალური გახდება კოღოებისგან , ტარაკნებისგან, მღრღნელებისგან და ძაღლებისგან დამცავი ულტრაბგერითი მოწყობილობა. კვების ძაბვა სასურველია 12 ვოლტამდე გაზარდოთ. დინამიკად გამოდგება მანქანაზე რომ აყენებენ ხოლმე, ის პიშალკა.

მიმაგრებული სურათი

ZAZAi
კოღოზე მეეჭვება იმოქმედოს.
კოღოებივით არიან ეგ შობელძაღლები.
რაჭაში ვერ ჩავსულვარ მაგათი შიშით.
ერთადერთი რამაც ცოტა შააშინა, იყო შვეიცარიდან ჩამოტანილი დეზედორანტი, სამწუხაროდ მითავდება უკვე.
ხან მაგიდაზე დადებული თავღია სპირტით სავსე ჭიქაო, ხან შიგნით ნიორიო - არაფერი შველით.
სათითაოდ უნდა ინადირო ჟაკნით რა.
მე რა, მარა ბავშვს აქვს ალერგია მის ნაკბენზე. იფხანს და უწყლულდება და არის ხოლმე სექტემბერში კლოუნივით აჭრელებული.

Komponent
რა გამოვასწორე? :)
და რა დავდოთ? ფერიტული ტრანსფორმატორის დახვევის ანგარიში და პროცედურები?
ტოროიდაზე მაქვს თეორიული ინფო, მარა მეზარება. ფორმულები აქ არ იწერება და უნდა იწვალო რა...

ZAZAi
ესეც მგონი იგივე რამეა http://transiver.ucoz.ru/forum/10-188-1

ისე, ეს მიკროსქემა - К176ЛА7, მგონი უნდა მეყაროს კიდეც, მთლად ახლები. :)

This post has been edited by mgelkaca on 17 Apr 2015, 15:09

მეც მაგ დღეში ვიყავი ბავშვობაში
ადრე იყო თეორია, რომ კოღოებს აფრთხობს იმიტომ, რომ ღამურას რადარის იმიტაციას ახდენსო. არ დაიჯერო ეგ:)
იმენნა ძალიან ძლიერი გამოსხივებაა საჭირო, რომ სულ დაუხეთქოს შიგნეული. ხალხი უნდა გავიდეს შენობიდან ამ დროს. ძაღლებზე კი რუპორიანი გამასხივებელია საჭირო. ან ასევე ძალიან ძლიერი

ეგ უნდა სპეციალური ანტისტატიკური მეთოდებით აპაიანო და 9 ვოლტზე მეტის მიცემა საშიშია. თუ მაინცდამაინც მოდულაციას უკეთებ, ჯობია წყვეტილი სიგნალი კი არა, სიხშირე ცვალოს მოდულატორმა როგორც სიგნალიზაციაშია ან პოლიციის სირენაში

ZAZAi

ეგეთი სათუთი მიკროსქემაა? გახურებული პაილნიკით და მომენტალურად ქსელიდან გამორთულით რო დავაპაიკო ეგრე ივარგებს? :drug:

ეგ როგორ?

ის, შენ რა სქემაც დადე, მუშაობს? ანუ რეალურად მოქმედებს?

This post has been edited by mgelkaca on 18 Apr 2015, 22:07

კოღოებზე არ ვიცი და ძაღლებზე შემხვდა სტატიები, არ შველის არაფერიო :) ანუ ერთხელ დავაფრთხე ძაღლი და მეორედ მიეჩვია და შემომიტიაოო :) მოტივირებული იყო და სქემაზე მუშაობდა, პიეზო დინამიკების (ელემენტების) მატრიცას იყენებდა და ამას რაღაცა ეფექტი აქვსო :) საკმაოდ ძლიერს :)
176 სერიას მაინც 561 ჯობია, ისე კი ანალოგებიც კაპიკები ღირს დაკ-ში.


This post has been edited by Davion on 19 Apr 2015, 00:12

mgelkaca

არაა საჭირო გამორთვა, ნისკარტი დაამიწე და შენი ტანიც დაამიწე 1 მეგომი წინაღობით მიწაზე.

დავწერო თუ არა ეს მეთოდი ჩემთვის ვიფიქრე და... არ დავწერე :) ცოტა საშიშია :)
ტრაქნსფორმატორი და 12 ვოლტიანი დამიწებული სარჩილავი თავის რეგულირებთ (სურვილისამებრ) :)
ხელზე დამიწებული ბრასლეტი და იმედი რო ტრანსფორმატორი საიმედოა :) ნუ მეგაომი მებევრება :)

This post has been edited by Davion on 19 Apr 2015, 00:28

ZAZAi

mgelkaca

Davion

კარგით რა....
რაც მე ეგენი მიპაიკებია, არასოდეს არაფერი დამიმიწებია, და არცერთი არ გამოსულა მწყობრიდან.
ეგ დამიწება ჭირდება სულ პირველ გამოშვებას 196* წლებში, როდესაც შესასვლელები ღიად იყო დატოვებული და ხელის მიკარებით იბრიდებოდა.
მერე ყველა შემავალ ფეხს დამცავი სტაბილიტრონები დაუყენეს.

აიღე 30 ვატიანი ჩვეულებრივი და დააპაიკე, მხოლოდ ჯერ უნდა დააპაიკო - მერე + ანუ ჯერ 7 მერე 14 და მერე დანარჩენი. მთავარია + და - შორის რამე რეზისტორი მაინც იდგეს პლატაზე.
თუ 561 აიღებ, ძაბვა შეგიძლია 3 დან 15 ვოლტამდე მისცე.

თუ ამ მიკროსქემას იშოვით, ყველაზე მარტივად შეიძლება 150 ვატიანი გამაძლიერებლის აწყობა. ბოგირულ სქემაში კი საერთოდ 300 ვატს აქაჩავს
http://ru.aliexpress.com/wholesale?catId=2...SearchText=lm12
ორი ცალი 50 დოლარი ღირს

This post has been edited by ZAZAi on 19 Apr 2015, 19:28

მიმაგრებული სურათი
