ზომა შემშლია მაპატიეთ არ მიწერია სწორედ.... ეხლა კარგად და ზუსტად გავზომე, ზემოდან სიგრძე 36 მმ ყოფილა სიმაღლე სწორია 42 მმ-ია.
გასუფთავებულია ზედმეტი დეტალებისგან. ცალკე ავაწყობ ეხლა 494 -ზე სამართავ დაფას და ჩავსვამ მაგასაც.... ესეც მეოთხე ATX-ი :popcorn:

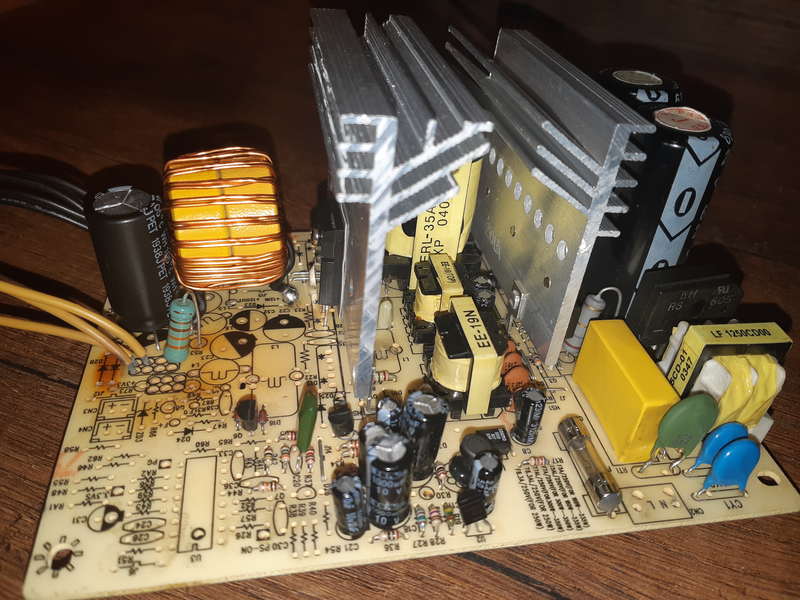

მიმაგრებული სურათი

procesora
75 კილოჰერცზე 350 ვატამდე შეუძლია მაგას, მეტი არა. ეგ ზღვარია. 60-65 გრადუსამდე გახურდება მაგ დატვირთვაზე. ER გულარია, კარგებია

მაგდენიც არ ექნება დატვირთვა. მაქსიმუმ 15 ამპერი მაგრამ მე 10 ამპერზე გავაკეთებ მაქსიმალურ ზღვარს....
ეხლა ორი დროსელი დავადე ერთმანეთზე და ისე დავახვიე 2 დაჯგუფებული მავრთული 1 მმ-იანი... 24 თუ 25 ხვია დაეტია და მივიღე 105 მკჰენრი. მაქსიმალურ ათ ამპერს მოერევა ხვია თუ იმასაც გავითვალისწინებთ რომ ფანიც დაუბერავს მგონი შეიზლება არც კი გათბეს 10 ამპერზე. გამოთვლებმმა აჩვენა ორი ერთ მილიმეტრიანი მავრთული 11 ამპერია მაქსიმუმიო.

This post has been edited by procesora on 2 Jul 2020, 21:52

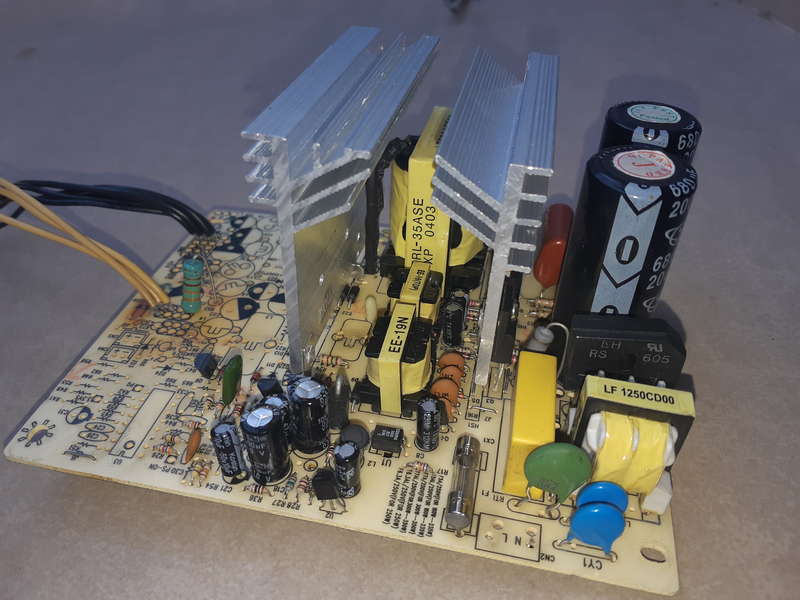

მიმაგრებული სურათი

procesora
11 ამპერი არ გაახურებს შენს დროსელს 65 გრადუსზე მეტად, რომ დეგრადაცია დაეწყოს გულარს გარკვეული პერიოდის განმავლობაში . 11 -ზე დააყენე ზედა ზღვარი, აიტანს. მე სენდასტის გულარს 27 მილიმეტრიანს 1.2 მმ ერთი მავთულით დახვეულს 10 ამპერზე ვამუშავებ, არ უყურებ გაცხელებას, მაგიტომაა სენდასტი კარგი რომ ტემპერატურა არ მოქმედებს გულარზე
პ.ს. სურათებზე რაც დავაკვირდი დროსელებს ყველას ერთ ფენად ახვევ და რატომ??


This post has been edited by Adventurer on 2 Jul 2020, 22:36

procesora

და მაგდენი რათ გინდა? ყიდი თუ კოლექციას აგროვებ? :D

ეჰ, მეკიდე ჯერ ერთიც ვერ ამიწყვია :facepalm:

აქ რა ნომინალებს აყენებთ? როგორც მივხვდი მე-5ე და მე-6 ფეხი ეგ კონდენსატორი და რეზისტორი გენერატორის სიხშირეს განსაზღვრავენ ხოდა ეგ სიხშირე რაც მეტია(გონივრულ ფარგლებში) მით უკეთესი არაა? იტალიელის სქემაზე როგორცაა ის ნომინალები დავსვი მე მანდ.

This post has been edited by ლ_ე_ვ_ა_ნ_ი on 3 Jul 2020, 07:57

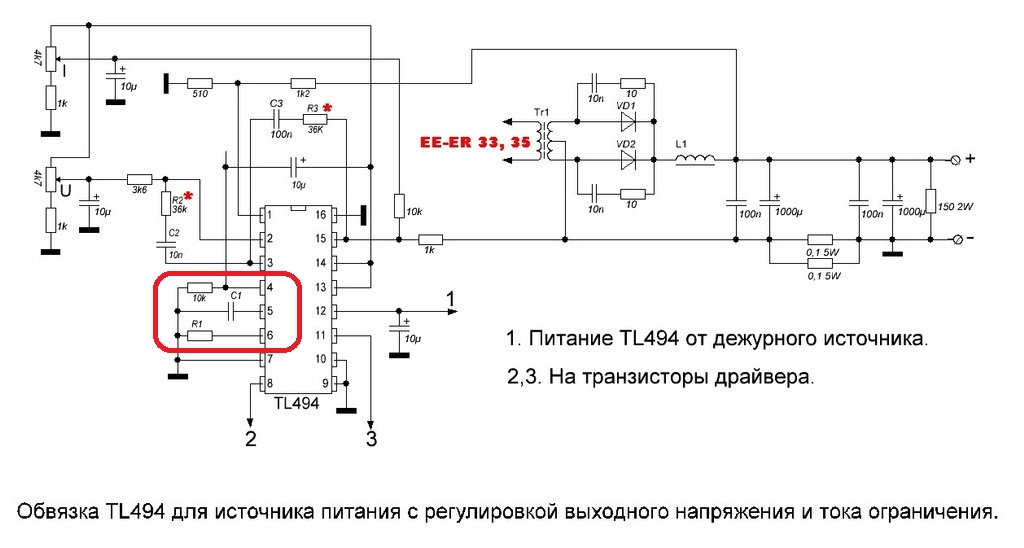

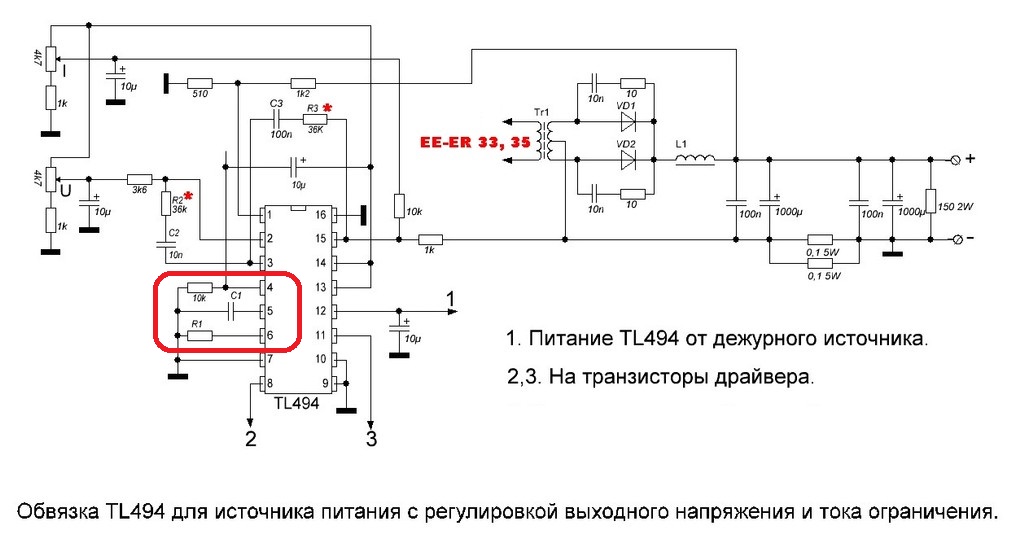

მიმაგრებული სურათი (გადიდებისთვის დაუწკაპუნეთ სურათზე)

ყოფილა შემთხვევები დამიხვევია ერთ ნახევარზე ორ რიადზეც.... მაგრამ ვცდილობ იყოს ერთი რიადზე, თუ ეხლა ეყო მავრთულის დიამეტრიც და ინდუქტიურობაც დაიჭირა კარგია...ისედაც კიდე უფრო გრილია ხვია და შესაბამისად უფრო ადვილად გაგრილდება მაქსიმალურ პიკზე დატვირთვაზე.... :)

მაქვს ეს ATX-ები და ტყვილა გდებას ბარემ გამზადებული ლაბორატორიულის კვების წყაროდ იყოს ჯობია....თუ იქნა კლიენტი გავყიდი კიდეც რა პრობლემაა... :P
ერთს მოვაცილე ცვლადი წინაღობები და მუდმივი ჩავსვი. დავაყენე ფიქსირებული ძაბვა 14,6 ვოლტზე და ამპერი 7-ზე გამოვიდა მანქანის დასამუხტი მოწყობილობა და ვაჩუქე მამაჩემს..
მეორე ჯერ ბოლომდე დასრულებული არ არის 25 ამპერიანს რომ გავაკეთე დროსელი აქვს მაინც შესაცვლელი, სრულყოფილად არ მუშაობს. მესამე დავდე ლაბორატორიულის ვარიანტში და მიდევს მაგიდაზე გამზადებული დავტოვებ რაიონში. მეოთხეს წამოვიღებ თბილისში და მექნება თბილისში.... კიდე მაქვს 4 ATX კვება და შეიზლება მაგეებსაც მივადგე გადასაკეთებად...
:D
შეიზლება მეხუთეს ვარიანტში ცოტა გავზარდო სარეგულირებო არიელი.... 1...40 ვოლტამდე მინდა რეგულირება... :boli:

არც მთლად მასეა საქმე. სიხშირეს ხელოვნულად თუ გაზრდი მერე მაშინ ტრანსფორმატორიც უნდა გადაახვიო, ჯობია სტანდარტზე დატოვო, ან თუ მტლიანად იღებ მიკროსხემას და სხვას აჯენ მაშინ სიხშირეც უნდა დამთხვიო იმ ნიშნულს რაც მანამდე შიგ მდგომი სქემა მიუშაობდა....

This post has been edited by procesora on 3 Jul 2020, 09:25

მე 72-76 კილოჰერცის შესაბამისს დეტალებს ვსვამ. როგორც შემხვედრია 70 კილოჰერცის რადიუსშია კვების ბლოკები. ახლა ცოტა განსხვავება მეტობისკენ მოსულა. ზუსტად თუ დაამთხვევ უკეთესია. მაგრამ დეტალებს ყველას აქვს პროსენტული ცდომილება და ზუსტად გამოთვლილისგან მაინც იძლევა გარკვეულ ცვალებადობას, ამიტომ ყველაზე სწორია ან სიხშირის საზომით ან ოსცილოგრაფით გადამოწმება :)

Adventurer

კონდენსატორი 1.5 ნფ, წინაღობა 10 კომ. გამოდის 73.33 კჰც კაკრაზ :up:

და მიკროსქემის მეოთხე ფეხზე როგორც ამ სქემაშია 10 კომ. ხო? იტალიელის სქემაში 2.15 კომ. ზის.

ოსცილოგრაფი არ მაქვს, მაგრამ სიხშირის საზომი აქვს ჩემ კომპონენტ ტესტერს, ალბათ მოხერხდება მაგით გაზომვა

This post has been edited by ლ_ე_ვ_ა_ნ_ი on 4 Jul 2020, 01:12

კონდენსატორი 1.5 ნფ, წინაღობა 10 კომ. გამოდის 73.33 კჰც კაკრაზ :up:

და მიკროსქემის მეოთხე ფეხზე როგორც ამ სქემაშია 10 კომ. ხო? იტალიელის სქემაში 2.15 კომ. ზის.

ოსცილოგრაფი არ მაქვს, მაგრამ სიხშირის საზომი აქვს ჩემ კომპონენტ ტესტერს, ალბათ მოხერხდება მაგით გაზომვა

კი ჩასვი 10 კილოომი
თუ ტესტერი არის Tru RMS (ეწერება კორპუსზე) და ზომავს სიხშირეს მაგ დიაპაზონში უნდა გაზომოს

ხო ვეღარ მოვიცალე დამეწერა ამ სიხშირებზე .
რაც მე ATX-ები დამიშლია ყველაში არ ყოფილა ერთიდაიგივე სიხშირე... ზოგან დაჟე 44..46 KHZ-იც ყოფილა ზოგან 64-68 KHZ-ის შუალედებში
დონე ბრენდის და დიდი სიმძლავრის ძვირიან ATX-ებში შესაბამისად მაღლები შემხვედრია..ხოლო 44...46-ის შუალედში უბრალო ATX-ებში 15 ლარიან კვებებში...
ეხლა ამ ოთხ კვებაში რომლებიც ბოლოს დავშალე სიხშირე არ შემიმოწმებია თუმცა მანდ არამგონია 50 KHZ-ე მეტი ჰქონოდა...
ისედაც ამ უბრალო ATX ების ფერიტის გულანები ძაან მაღალ 80 KHZ სიხშირის ზევით ვერ მუშაობს კარგად, მქკ. იკლებს თბება უფრო გულანა. თუ ეხლა სხვა გულანას ჩასვამ მასე შეიზლება სიხშირე 200KHZ-ეც დასვა.... :popcorn:
ბოლოს სვარკის ინვერტორი დავშალე დაახლოებით ორი თვის უკან და სიხშირე რომ ვნახე 150 KHZ ჰქონდა გენერატორს... საერთო ჯამში მაინც გულანაზეა დამოკიდებული პლიუს მინუს ეხლა 8-10 kHZ მა ცდომილებამ შეიძლება არ დაარღვიოს ტრანსფორმატორის და ხვიის რაოდენობის პარამეტრები მაგრამ ძაან გაზრდა არ შეიძლება.

This post has been edited by procesora on 4 Jul 2020, 20:10

GM328A ეს ტესტერია

ლ_ე_ვ_ა_ნ_ი

უკეთესი როგორაა ამ უარესი :)
გააჩნია ტრანსფორმატორი და ხვიები რა გაქვს,
აქ შეგიძლია სიხშირე გაიგო
https://vip-cxema.org/index.php/online-rasc...-chastoty-tl494
...პ.ს
ამ 494 - ის დედაც როცა კი არსეობს 3525 და არც არის ისეთი ძვირი:)

* * *


This post has been edited by dega on 5 Jul 2020, 10:52

ხო მაგრამ განსხვავებული შიგა სტრუქტურა აქვს.
494-ს ორი დამოუკიდებელი ოპერაციური გამაძლიერებელი აქვს
3525-ს კიდე ერთი...
494 შექმნილია უფრო ბიპოლიარული ტრანზისტორების სამართავად თუმცა ველის ტრანზისტორების სამართავაც იყენებენ ჩერეზ დრაივერებით.
3525 ველის ტრანზისტორებისთვის არის შექმნილი.

ეხლა 494-ზე მარტივია სქემა და უფრო ადვილი დაარეგულირო ძაბვაც და ამპერიც.... 3525-ის შემთხვევაში ერთ-ერთ ფუნქციაზე უარი უნდა თქვა ან დამატებით დაუყენო ოპერაციური გამაძლიერებელი.... აი ამაშია განსხვავება ;)
ეხლა თუ ATX -ში დევს ველის ტრანზისტორები რომელებიც უფრო დონე კვების დიდ სიმძლავრის ბლოკებში შემხვედრია მაშინ გეთანხმები ასეთ კვებებში 494-ის ჩაყენება აზრს კარგავს, უბრალო ATX-ებში კიდე 90% სქემა გამზადებულია და რატომ უნდა იწვალო ზედმეტად?...იდიალური ვარიანტია 494-ის ჩასასმელად... :boli:

This post has been edited by procesora on 5 Jul 2020, 10:58

procesora
ველის ტრანზისტორებზე მაქვს საუბარი
და თუ თანაც ნულიდან აკეთებ

გადაკეთებას მეტი დრო მიაქვს ვიდრე ახლის გაკეთებას:)
პ.ს
თუ ვინმეს უნდა
12 მუდმივი - ცვლადი 220- 50 ჰერცი
ტრანსფორმატორზე ხვიები 1 და 33
სიხშირე 60 კილოჰერცი
გამოცდილია .გენერატორიც 3525 ზეა.....

» სპოილერის ნახვისთვის დააწკაპუნეთ აქ «

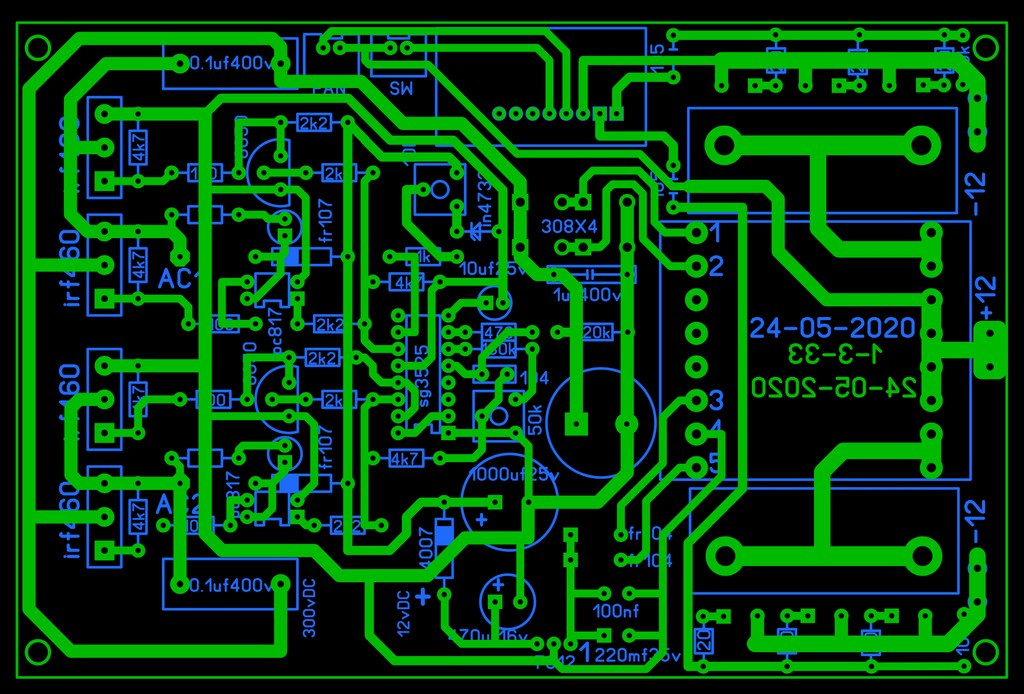

(IMG:https://img.forum.ge/Jyijjie_iJvOL.jpg)
