კვების ბლოკები

ეს კიდე დაახლოებით სამი კვირის უკან რომ ვმუშაობდი 550 ვატიანი ATX კვების ბლოკის გადაკეთებაზე ლაბორატორიულის ვარიანტში და დროსელის დროს რომ გავიჭედე, ვინმაც არ იცის დავწერ, იმ დროს დროსელის ინდუქტივობა არ მეყო და არც გულანას სიმძლავრე და დროებით გადადებული მქონდა ეს კვება ეხლა კიდე მივიყვანე საქმე ბოლომდე. კვების მუშაობის სიპტომები შემდგომშიი მდგომარეობდა, დაბალ ძაბვაზე 5-6 ვოლტამდე ძაბვის შემთხვევაში და 5 ამპერი დატვირთვის ზემოთ კვება გამოცემდა წუილის ხმას, წრიპინებდა მოკლედ, მაშინვე დავაბრალე დროსელს..... ეხლა ჩამივარდა დროსელის გულანები A125-33 მარკის ზომებით 33x20x11 გულანები 4 ცალი მეგობარს აღმოაჩდა და მაჩუქა, ამ კვებაში დავადევი ორი გულანა ერთმანეთზე და დავახვიე ერთ რიადზე 1,8 მმ სისქის სპილენძის მავრთული 22 ხვია, ინდუქტივობა მომცა 130 მკჰენრი....
ჩავსვი აღნიშნულ კვებაში და ის სიპტომები რაც ჰქონდა გაუქრა....
კვება მუშაობს იდიალურად და დატესტილია ყველანაირად. ამ დღეებში დავზბორავ და ავაწყობ ბოლომდე უკვე.
ძაბვის რეგულირება: 1.2ვ.....17.2ვ.
ამპერის რეგულირება 0.5ა....25 ა.....
ერთი საათი იყო ტესტზე 12 ვოლტი 25 ამპერზე... ზემოდან უბერავდა სტანდარტული 140 მმ-იანი ფანი... ტემპერატურები ყველაფერი ნორმაში იყო,

This post has been edited by procesora on 16 Jul 2020, 11:18

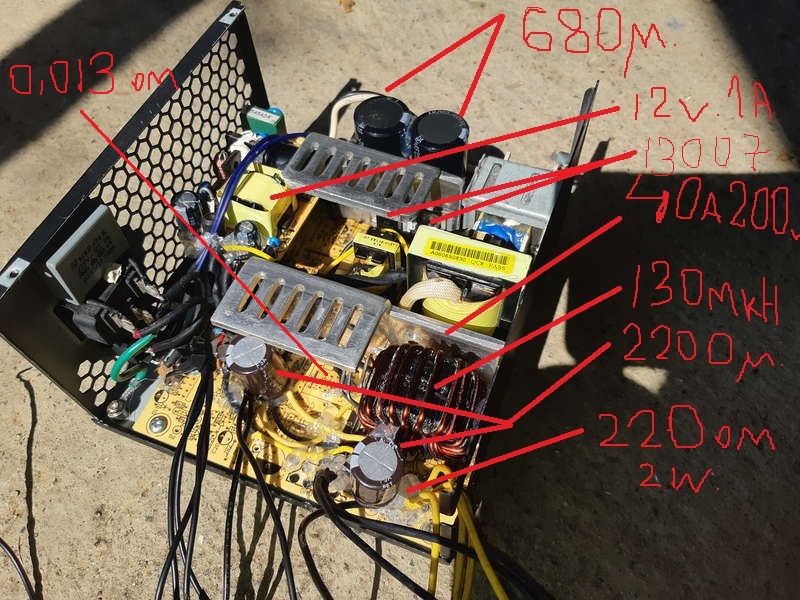

მიმაგრებული სურათი

17 ვოლტი ცოტაა ჯერ ერთი და მერე თან არასტანდარტული ძააბვაა, მაინც არაფერში დაგჭირდება, ბარემ 15-ზე დააყენო ჯობია. 30 ვოლტი კარგი იქნება. ტრანსფორმატორი თუ გადაგიხვევიათ ამ მიზნით და ძაბვის სტაბილიზაცია თუ უნარჩუნდება ამ შემთხვევაში?

This post has been edited by LEVABR on 30 Jul 2020, 00:34

18 ვოლტამდე შეიძლება სტაბილიზირებულის მიღება უმეტეს შემთხვევაში სტანდარტული ტრანსფორმატორებიდან პლიუს სქემა რის საშუალებას მოგცემს და რამდენზეც გინდა დააყენე შენი ნებაა. გადახვევაც მოსულა საჭირო ძაბვებზე - რა ძაბვაზეც დაახვევ იმის შესაბამის სტაბილიზირებულს გააკეთებ

This post has been edited by Adventurer on 30 Jul 2020, 01:49

ტრანსფორმატორის გულარის დაშლის რომელ მეთოდს იყენებთ? გაცხელების შემდეგ კი ადვილად იშლება, მარა გაგონილი მაქვს, რომ გარკვეულ ტემპერატურაზე ზევით გაცხელებისას თვისებებს კარგავს ფერიტიო. ფერიტის გაფუჭების შემთხვევაში ინდუქტიოვობა უნდა შეეცვალოს(დააკლდეს) ტრანსფორმატორს ხომ ასეა?

This post has been edited by LEVABR on 30 Jul 2020, 03:10

LEVABR

ხარშვის მეთოდია ყველაზე კარგი... :D

მოაცალე ყვითელი შემოკრული სკოჩი ჩადე ცივ წყალში ჩასხმულ ჯამში შემოდგი გაზზე და რომ ადუღდება წყალი დააცადე კიდე 5 წუთი და ამოიღე მოიმარჯვე ნაჭერი ან ხელთათმანები და ძვრება ადვილად.... დუღილის დროს წყალი ეხლა 80-90 გრადუსზე ზევით არ ავა ისე პრიამოი გაცხელებით შეიზლება ტემპერატურა ვერ გააკონტროლო და 100 გრადუსსაც გადააცდენ....ჯამში რომ ჩადებ დაუკვირდი ფერიტის ტრანსფორმატორის გვერდი ფსკერს არ ეხებოდეს მუცლით ხვიის მხარით კარკასით დადევი.

ანუ დამწვარ ტრანსოფრმატორის კოჭს ხარშვით შლიტ და ხელახლა ახვევთ?

westsider

რა მნიშვნელობა აქვს დამწვარია თუ მთლად ახალი.... დაშლით ასე იშლება.
https://www.youtube.com/watch?v=JG4fhTcfMrg
https://www.youtube.com/watch?v=dEdfqgos5SQ
ხარშვის მეთოდი იმიტომ არის კარგი მანდ წყლისტემპერატურა 90 გრადუსზეც არც კი ადის ფერიტი არ ცხელდება ისე რომ მან თავისი თვისებები დაკარგოს.
ისე იმპულსური მაღალი სიხშირის ტრანსფორმატორი ჯერ დამწვარი მე არ შემხვედრია...ტრანზისტორები უფრო იწვება მანდ სქემაში ვიდრე ტრანსფორმატორი. ;)

This post has been edited by procesora on 11 Aug 2020, 19:18

procesora

მე ვიცოდი რომ წყლის დუღილის ტემპერატურა 100 გრადუსია

და მოხარშული ტრანსფორმატორის ხვიებზე ლაკი ზიანდება? იგივე მავთული აღარ გამოდგება ხვიებისთვის?

This post has been edited by LEVABR on 12 Aug 2020, 00:15

მავთული ყველაზე დაბალი ტემპერატურის ლაკის 120 გრადუსს უძლებს, მაგრამ ჯობია ვიზუალურად შეამოწმო

This post has been edited by Adventurer on 12 Aug 2020, 13:19

ბევრი ფაქტორია. ფიზიკის გარდა ქიმიაც კარგად ვიცი....... წყლის დუღილის ტემპერატურა 100 გრადუსი არის ზღვის დონეზე ( თუ ეხლა მაღალმთიან სოფლიდან ხარ მანდ შეიზლება 80 გრადუსზეც ადუღდეს წყალი...) და გარდა ამისა 100 გრადუსი უკვე ორთქლის მოლეკულებია უკვე და არა წყლის, გარდა ამისა ჭურჭელი თავღიაა და 99 გრადუსზეც არ ავა წყალი. ყველაფერი აქედან გამომდინარე მაგ შემთხვევაში წყლის ტემპერატურა სადღაც 90 გრადუსის შუალედშია....
.. თბილისი დაახლოებით საშუალოდ ზღვის დონიდან 450 მეტრ სიმარლეზეა და წყლის დუღილის ტემპერატურა არანაირად არ იქნება 99.9 გრადუსი;)
ყველაფერს თავი დავანებოთ იყოს თუნდაც 100 გრადუსი, არც ეგ ტემპერატურაა მაგისთვის კრიტიკური. მავრთულის ლაკი უძლებს. ტრანსფორმატორის ფერიტიც..... ხარშვა კიდე დიდი დიდი როგორც კი წამოდუღდება წყალი 2-3 წუთიც არ უნდა იშლება ეგრევე...
ასე რომ დაფენვას ცხელი ჰაერის დაბერვას, ზედ სარჩილავის დადებას რომელთა ტემპერატურები გაცილებიტ დიდია ვიდრე ადუღებული წყალი ეს ხარშვის მეთოდია გამართლებული.... :popcorn:

ეს ხარშვა ამ ATX კვების ტრანსფორმატორებზე ამართლებს და იშლება ადვილად. თორემ შემხვედრია ზოგიერტი იმპულსური კვების წყაროები სხვა კვების წყაროებიდან და მათი ტრანსფორმატორებს არც ხარშვა შველის და არც 400 გრადუსიანი პაიალნიკის დადება ზედ, დადურებულია ფერიტები ზედ ისეთი ეპოქსიდები უსვიათ ხოლმე.

This post has been edited by procesora on 12 Aug 2020, 16:55

procesora

და მაგნაირ ტრანსფორმატორს კაცი ვერ დაშლის ანუ? ხოდა კიდე დალეწილი და შემდეგ წებოთი შეკოწიწებული ფერიტი ვარგა კიდევ?

This post has been edited by LEVABR on 14 Aug 2020, 02:49

LEVABR

რა ძალაა თუ არა კი.... აიღე ახალი.... თუ ეხლა იდიალურად დააჯენ ისე და შეკრავ კარგად კი უნდა წავიდეს... მე რავიცი გამიტყდა ადრე და შევკარი თუმცა რავი ვერ იმუშავა კარგად, ალბათ ვერ დავაჯინე მჭიდროდ და იდიალუად............ :)

LEVABR

შენც მერე პირდაპირ ნუ რთავ ხოლმე.... ჩართე ჩერეზ ვარვარების ნათურით 60 ვატიანით ედისონის ნათურა ქვია წესით ასეთ ნათურებს მაგრამ ბევრმა კი არ იცის ვინ იყო ედისონი :)
https://en.wikipedia.org/wiki/Thomas_Edison
შეამოწმე და თუ ყველაფერი წესრიგშია ჩართვის მომენტში ნათურა წამიერად აინთება და ისევ ჩაქრება, დატვირთვა ჯერ არ მიცე, ნახე ძაბვები შეამოწმე და თუ ყველაფერი ნორმალურად არის და რეგულირდება შეიძლება მისცე უმნიშვნელო დატვირთვა ჰა-ჰა 2...5 ვატი მეტი არც არის საჭირო, და თუ ყველაფერი წესრიგშია ჩახსენი მერე ნათურა და შეაერთე პირდაპირ.... ეს არის სულ.

procesora

ნათურის გავლით ვრთავ ხოლმე თავიდან, მაგრამ რავი იმ დღეს რა დაემართა, მუშაობდა კიდეც დარეგულირებულიც იყო უკვე. გამოვრთე ჩავრთე ისევ და აღარ იმუშავა. რო ვნახე ერთი ცალი ტრანზისტორი იყო დამწვარი ხოლო მეორე ძალიან ხურდებოდა. ისე მგონი ძაან არასაიმედო რაღაცაა ესე გადაკეთებული კვება :rolleyes:


პლატა მზადააა... მალე დავდებ დასრულებული კვების ფოტოსაც(თუ ყველაფერმა კარგად ჩაიარა :D )

This post has been edited by LEVABR on 31 Aug 2020, 00:13

ჩემი გულითადი რჩევაა.

გამოწერეთ ეს კომპლექტი ან ცარიელა პლატა, თუ თქვენით გინდათ მაინცდამაინც ჩალიჩი. ააწყვეთ და გამოიყენეთ.
რატო იგონებთ ველოსიპედს და ირთულებთ ცხოვრებას?

https://item.taobao.com/item.htm?id=568880538404

თუ აწყობა არ გინდათ და მზა გინდათ და მძლავრი, აგერ, 25 ვოლტი 30 ამპერამდე მზა.

https://item.taobao.com/item.htm?id=524453650607
