კვების ბლოკები

თითქმის დავასრულე ჩემი კვების ბლოკი. ის ერთი ტრანზისტორი რომ დაიწვა ორივე მოვხსენი და ახლები დავაყენე, პლატა მთლიანად გავასუფთავე(რატომღაც არ დამეზარა :drug: ) არასაჭირო ნაწილებისგან, მართვის სქემა პატარა პლატაზე ავაწყე კულტურულად და მოვათავსე მთავარ პლატაზე, დამრჩა მხოლოდ დარეგულირება და შემდგომში ამ ყველაფრის კორპუსში მოთავსება. ხო, დარეგულირებას რაც შეეხება, უკუკავშირებს ოსცილოგრაფის გარეშე რამენაირად დავარეგულირებ? ერთი კია თავიდან რომ ჩავრთე და პატარა დატვირთვა რომ მივეცი ოდნავი წრიპინი ისმოდა თუ ყურს კარგად დავუგდებდი, ხოდა დენის რეგულირების უკუკავშირის წრედში 0-50 კილოომიანი რეზისტორის ცვალებადობით ეგ წრიპინი გავაქრე. ანუ თუ აღარ ისმის არანაირი წრიპინი ან წუილი, მაგით მთავრდება რეგულირება? და ძაბვის რეგულირების უკუკავშირი როგორი პრინციპით რეგულირდება?

This post has been edited by LEVABR on 6 Sep 2020, 00:30

LEVABR
ზედა და ქვედა ზღვარი ძაბვის და დენის ძალის თუ დაყენებულია და მოკლე ჩართვისას ანდა რაიმე დიდი დატვირთვის დროს თუ ხმაური არ შეინიშნება ესეიგი დაგიმთავრებია.

პ.ს. რაც შეეხება ხმაურს - როგორც წესი დენის ძალის უკუკავშირის რეგულაციაა არის გადამწყვეტი, იშვიათია რომ ამის მერე ძაბვის უკუკავშირის რეგულაცია მოითხოვოს. მე მაგალითად - ვიწყებ ჯერ ძაბვის უკუკავშირის კორექტირებით, დამყავს მინიმალურ ხმაურამდე, რის შემდეგაც დენის ძალის უკუკავშირზე გადავდივარ უკვე ხმაურის საბოლოოდ გაქრობამდე. რასაც დავაკვირდი სადღაც 8-15 კიოლოომ დიაპაზონში აღარ აქვს ხმაური, თუმცა სხვადასხვა მიკროსქემაზე შეიძლება ერთნაირად არ იყოს, ამიტომაც იღებენ 0-50 კილოომს.
ჯერ ზედა და ქვედა ზღვარი უნდა იყოს დაყენებული და მხოლოდ ამის შემდეგ ხმაურის კორექცია, ან პარალელურად შეუთავსო. მაგრამ სანამ ზედა ზღვარი არ გექნება დენის ძალის დაყენებული, მოკლეზე არ შეიძლება გასინჯვა

პ.პ.ს.
თუ ოსცილოგრაფი ხელთ არ გაქვს, სავსებით მისაღებია შემდეგი - მრავალფენიან (მწვანე ფერის შედარებით მოდიდო ან რუსული ძველები 0.25-1 მიკროფარადი) კონდესატორს ჩაურთავ ყურსასმენს ერთ ბოლოზე წრედში და კონდესატორის და ყურსასმენის მეორე ბოლოებს შეუერთებ ბლოკის გამოსასვლელზე. ანუ ყურსასმენში ისმინება ცვლადი ამპლიტუდის ხმაური - პულსაციები და ადვილი დასარეგულირებელია :)

This post has been edited by Adventurer on 6 Sep 2020, 16:09

ისე როცა ელექტრონულ სქემებთან გაქვს საქმე ოსილოგრაფი საჭიროა თუმცა ამ კონკრეტულ კვების ბლოკის დარეგულირება ოსილოგრაფის გარეშეც შეიძლება.
თუ ეხლა წუილი ან შხუილის ხმა არ ისმის ესეიგი სქემა სუფთად მუშაობს. მანდ სიხშირე დაახლოებით არის 65...70 კილოჰერცი და ამ სიხშირის სიგნალის ხმას ყურით რომ აღითქვამ ესეიგი აქვს ფონი და ხარვეზური იმპულსები მიყვება მეანდრას. თუ გასწორდა და სუფთად მუშაობს კარგია. ნახე კარგად შეამოწმე როცა მორჩები ძაბვის რეგულირებას მერე მიეცი დატვირთვა რამე 12 ვოლტიანი ნათურა ნახე ან თუნდაც მანქანის ფარის ნათურა ცოტა დატვირთვა რომ იგრძნოს სქემამ, ( როცა დატვირთვას მიცემ სქემას, სქემა პირდაპირ უნდა იყოს ქსელში ჩართული მიმდევრობით 220 ვოლტიანი ნათურა აღარ უნდა ჩახსენი. ) და დატვირთვაზე დაარეგულირე თუ მუშაობს სუფთად უხმოდ. მთელი სარეგულირებო ძაბვის შუალედში არ უნდა ჰქონდეს ხმა. თუ ამ შემთხვევაშიც სუფთად უხმოდ მუშაობს მაშინ სქემა იდიალურად აგიწყვია. :) თუ დაბალ ძაბვის შემთხვევაში დაეწყო წუილი ესეიგი დროსელის ინდუქტივობა არ ყოფნის და მოუმატე ხვიები. იდიალურია თუ ეხლა 100...120 მკჰნ-ამდე იქნება დროსელის ინდუქტივობა.

წინა თემებში ხომ დევს სქემა და მანდ ხომ წერია რომელი წინაღობებია რომელიც მოქმედობს ძაბვის სიდიდეზე და ნახე კარგად , თუ დააჯენ ზუსტად იმ ნომინალებს მიიღებ ნორმალურ სარეგულირებო ძაბვის შუალედს თუ ეხლა მაინდამაინც რამე კონკრეტული ძაბვიდან არ გინდა დაწყება ან დასრულება სიდიდის. ვთქვად თუ მოგცა რეგულირების დაწყება 2 ვოლტიდან და შენ გინდოდეს 1.5-იდან ან ვთქვათ 3 ვოლტიდან და ეს პონტია მოკლედ მაშინ ცვლი შენი შეხედულისამებ წინაღობებს მაგრამ ეხლა მაგდენი ჩალიჩი არ გინდა რომ არ იწვალო. დასვი ის ნომინალები რაც არის ნაჩვენები სქემაში და ეგ არის. მანდ კარგად წერია ზედა და ქვედა ზღვარს ძაბვის რეგულირებას რომელი წინაღობები განსაზღვრავენ.

This post has been edited by procesora on 6 Sep 2020, 17:05

LEVABR
ძაბვის და დენის ძალის რეგულირების მთელ დიაპაზონში აღარ უნდა ისმინებოდეს ხმაური, სწორედ გაამახვილა ყურადღება procesora-ამ

Adventurer
procesora

დენი და ძაბვა რომ 0-დან ვარეგულირო რამე შეიძლება დაშავდეს? თუ მაინც საჭიროა ქვედა მინიმალური ზღვარის დაყენება? ახლა 0-დან ვარეგულირებ და დავტოვო თუ არა ვფიქრობ.

LEVABR

0-იდან არის შესაძლებელი თუმცა ამ კონკრეტული გადაკეთებული ATX კვების ბლოკის შემთხვევაში არ იქნება მიზანშეწონილი, მანდ იმპულსების ძაან დამოკლება არ შეიძლება, თუ ერკვევი იმპულსური კვების ბლოკების მუშაობის პრინციპში მაშინ მიხვდები რატომაც. თუ მაინდამაინც გინდა რომ 0-იდან არეგულირო მაშინ დამატებით გინდა სქემის დამატება მოკლედ ეხლა მაგას შენ თავს ვერ მოამბავ და ჯობია სქემა ისე დატოვო როგორც არის. რეგულირება იყოს დაიწყე 1....1,5 ვოლტიდან გინდა 2 ვოლტიდან იყოს, მე მაგალითად დაახლოებით 1,5 ვოლტიდან ვაწყებინებ რეგულირებას და დენის ძალას 100...500 მილიამპერის შუალედიდან ვაწყებინებ, გააჩნია ეხლა თუ ძაან არ მაწვალა ნომინალების შერჩევამ .. :P
0-იდან დაწყების შემთხვევაში დამატებით კვების ხვია გინდა ტრანსფორმატოიდან გალვანურად იზოლირებული უნდა იყოს მთავარი სარეგულირებო ხვიისგან, დაახლოებით 5 ვოლტიანი გრაგნილი, დიდი დენის ძალა არ არის საჭირო 5 ვოლტი 100 მილიამპერიანი კვების წყარო ეყოფა და უერთდება სარეგულირებო სქემას რამდენიმე კომპონენტის დახმარებით დამატებით პატარა სქემა იწყობა, მერე შეგიზლია რეგულირება ძაბვის 0-იდან დაიწყო.....

LEVABR
თეორიულად სწორია, იმპულსების სიგანის მინიმუმამდე დაყვანა არასასურველია, მაგრამ პრაქტიკაში უამრავი ეგზემპლარი, მათ შორის ქარხნულია დამზადებული სადაც 0-დან რეგულირდება. მე მაგალითად 0-დან ვაკეთებ

procesora
Adventurer

რავი მთავარია არ აურიოს მიკროსქემამ და ისევ არ ამიფეთქდეს კვება :)

This post has been edited by LEVABR on 8 Sep 2020, 00:45

LEVABR
ქვედა ზღვარის კორექციის შედეგად მე ჯერ არცერთი მიკროსქემა არ დამზიანებია და საერთოდ რაც გადავაკეთე 0-დან რეგულირდება უკვე 7 წელია ყველაზე ძველი ბლოკი. რომ ააწყობ წყნარ გონებაზე გაიარე რა ეტაპები დაძლიე, რა შეგეშალა ან გაგიჭირდა, გაანალიზე და მიხვდები - რთული არ ყოფილა. 2013 წელს გადავაკეთე პირველი ბლოკი, მაშინ მეც იოლად არ მიმიღწევია მიზნისთვის, მაგრამ მერე აღარ შემხვედრია განსაკუთრებული სირთულე.
პ.ს.
მთავარია ზედა ზღვარი ქონდეს დაყენებული, თორე ნებისმიერ უნებურ მოკლეზე ან ბლოკის შესაძლოზე მეტი დატვირთის გადაჭარბებისას დაბუთქავ ტრანზისტორებს/ დააყენე 17 ვოლტამდე 10 ამპერზე თუ ფრთხილობ. ისე შეარჩიე შემზღუდავი რეზისტორი რომ მაქსიმუმზე დენის ძალის რეგულატორისას 5 ამპერიან ნათურას ძლივს ყოფნიდეს, მერე კი შემზღუდავი წინაღობა ოდნავ გაზარდე, და ასე თანდათანობით

This post has been edited by Adventurer on 8 Sep 2020, 01:17

LEVABR

მიმდევრობით 100 ვატიანი ნათურა ჩაურთე 220 ში.

LEVABR
დატვირთვის მიცემისას ბლოკი არ შეიძლება ჩართული იქნას მიმდევრობით ნათურასთან, იმიტომ რომ ნათურა წინაღობაა და მასზე დავარდება ძაბვა და ვეღარ გაატარებს საკმარისს დენს, გარდა ამისა, ამ დროს შეიძლება ადვილად დაწვა ტრანზისტორები, ან იშვიათ შემთხვევაში მიკროსქემის გამოსასვლელი ტრანზისტორები.
* * *
trendygirl.me
ნათურა შეიძლება გამოიყენოს მხოლოდ შემოწმებისთვის, თუ რამე შეცდომა ხომ არ დაუშვა სქემის აწყობისას. რაიმე მნიშვნელოვანი დატვირთვის მიცემა მიმდევრობით ჩართულ ნათურაზე კატეგორიულად არ შეიძლება. შეიძლება ნათურა გამოიყენოს მხოლოდ ქვედა ზღვარის დენის რეგულირებისას, თუ დატვირთვა ძალიან პატარა იქნება
--------------------

პ.ს. განმარტება:
ნათურის შემთხვევაში, თუ დატვირთვა რამდენადმე სერიოზულია, ხდება ძაბვის მნიშვნელოვანი ვარდნა 220 ვოლტიან ნათურაზე, რაც თავის მხრივ დამხმარე - "დეჟურნი" კვების შესასვლელზე იწვევს ძაბვის ასევე ვარდნას და ხდება ამ დამხმარე კვების გამოსასვლელზე ძაბვის მნიშვნელოვანი დაცემა - საიდანაც იკვებება მიკროსქემა. შედეგად მიკროსქემის გენერაცია ირღვევა, რაც იწვევს ძალისმიერი ტრანზისტორის დაწვას + შეიძლება გაფუჭდეს თვითონ მიკროსქემაც

This post has been edited by Adventurer on 8 Sep 2020, 12:30

+1111111111

ასე დაემართა ამ კონკრეტულ კვების ბლოკს რომლის გადაკეთებას ვცდილობდი. დამავიწყდა ჩამეხსნა მიმდევრობით შეერთებული 220 ვოლტიანი ნათურა და რომ მივეცი დატვირთვა გამომავალზე 12 ვოლტი 100 ვატიანი ნათურით ..... დაზიანდა სქემა :(
ჩემს შემთხვევაში გადარჩა ტრანზისტორები რადგან მიმდევრობით შეერთებული იყო ნათურა და ასე რომ ტრანზისტორები ვერ გაარღვია 60 ვატიანმა ნათურამ თუმცა მიკროსხემის ერთი გამომავალი დაზიანდა 11 ფეხზე არ მოდიოდი სიგნალი რაღაც ხარვეზები დაფიქსირდა, 8 ფეხზე კი ნორმალური იყო.... მოკლედ 494 დაზიანდა...... და შესაბამისად ეხლა უნდა ვიყიდო ახალი 494 და ჩავსვა სქემაში.
ეს მომივიდა აგვისტოში და მერე აღარ მიმიქცევია ყურადღება ამ კონკრეტული პლატისთვის, ისედაც მქონდა რამდენიმე აწყობილიც და გამზადებულიც, ეხლა გამახსენდა და ალბათ ამ პლატასაც მივიყვან ბოლომდე.... :popcorn: ადრედაც მომსვლია მსგავსი რამ მაგრამ რავი გადარჩენილა სქემა, მაგრამ ნათქვამი რომ არის კოკა წყალს ყოველთვის არ მოიტანსო ეგ სიტუაციაა და მოხდა კიდეც, შესაბამისად ძაბვის ვარდნისას მორიგე კვების გამომავალი ძაბვა რომელიც კვებავს მიკროსხემას იქაც დავარდა ძაბვა, მიკროსხემამ ვეღარ ინფუქციონერა ნორმალურად და დაუზიანდა ერთი გამომავალი. :user:

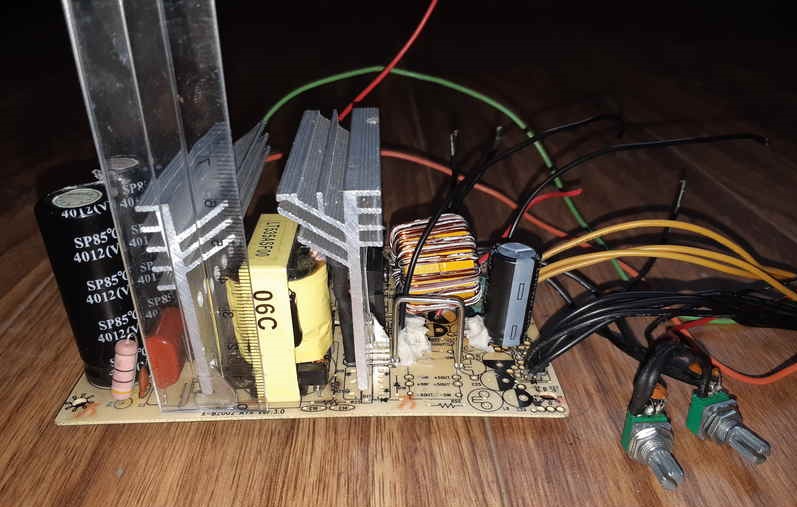

პლატა კარგია, რადიატორებიც ხოშიანები უდგას, ტრანსფორმატორიც კარგია 42 მმ არის სიმაღლეში. დროსელიც თავის დროზე ნორმალური დავახვიე 105 მკჰენრია და ორი ცალი გულანა მაქვს დადებული ერთმანეთზე. ადგილზე არ მაქვს მარაგში ეს 494.... გავალ ამასაც ვიყიდი და რომ მოვრჩები დავდებ სრულყოფილ აწყობილსაც.
შუნტი მქონდა ნიხრომის მავრთულით. ეს შევცვალე ჩავსვი სტანდარტული 0.01 ომიანი კონსტანტას შუნტი 2 მმ-იანი, ამ საქმეს კი ეყოფა და თან მასალა კონსტანტაა და მახასიათებლებით უკეთესია ვიდრე ნიხრომი....
შეიძლება გადავიფიქრო და 1...30 ვოლტამდე სარეგულირებო კვების წყარო გავაკეთო, 1....17 ვოლტამდე მაქვს რამდენიმე და ეხლა ცოტა ავწევ ძაბვის სარეგულირებო დიაპაზონს...ამ შემთხვევაში უკვე ოთხ დიოდიანი გამართველი დამჭირდება სქემაში :popcorn:

This post has been edited by procesora on 9 Sep 2020, 17:56

მიმაგრებული სურათი

procesora
ეგ გადაკეთებული ბლოკი საკმაოდ მძლავრი სჩანს და თუ 10 ამპერზე მეტის ამოღება თუ გინდა 2 ცალი 0.01 ომიანი შუნტი დააყენე პარალელურად, პრობლემას არ წარმოადგენს ტლ494 მიკროსქემისთვის... ერთი ცალის 2მმ დიამეტრის კონსტანტის შუნტის მაქსიმალური გამტარობა 14 ამპერია, 80 გრადუსამდე რომც გახურდეს, მახასიათებელ წინაღობას არ იცვლის. რუსულ სტანდარტებში უწერიათ 80 გრადუსი კონსტანტის შუნტებს

This post has been edited by Adventurer on 9 Sep 2020, 23:05

Adventurer
ხო მოშნი სქემა ჩანს ტრანსფორმატორიც კარგი სიდიდის არის და შესაბამისად რადიატორებიც ნორმალურები აყენია... 30 ვოლტზე 10 ამპერზე მეტის დაყენებას არ ვაპირებ, მაინც 30 ვოლტზე 10 ამპერზე 300 ვატი გამოდის და ამ კონკრეტულ ვარიანტში მეტი სიმძლავრე არამგონია ნორმალური იყოს ამ სქემისთვის.
შეიძლება ცოტა მეტის ამოქაჩვა მაგრამ მერე ტრანსფორმატორი უნდა გადავახვიო და არ მინდა ტრანსფორმატორის დაშლა და გადახვევაზე ჩალიჩი.
საქმე ეგ არის რომ ოთხი დიოდი უნდა დიოდ ხიდი, მინიმუმ 150 ვოლტიანები და შესაბამისად გაცხელება და ტემპერატურაც მოიმატებს რადიატორზე თუმცა ეს კონკრეტული რადიატორი აიტანს ამ დატვირთვას.

მოკლდე კვების ბლოკების გამოფენა მაქვს სახლში... :D

ერთი ტიპია უკრაინაში 200 ცალი მაქვს გადაკეთებულიო :)
