კვების ბლოკები

პირველ რიგში სანამ ტესტირებას ან რამე ექსპერიმენტებს დაიწყებ შეეცადე თუ კვებას აქვს ( იმპულსური კვების წყაროები მაქვს მხედველობაში) მსგავსი ხმა შეეცადე ეს ხმა გაუქრო.... ძალიან საშიშია ეგ და არ არის გამორიცხული 99% მაღალ ძაბვის ტრანზისტორებს ურხევს ხოლმე....
* * *

მოკლე ჩართვის დროს წინაღობა ძაან დაბალია. 0.00## რაღაც ომი მაინც ხომ იქნება და ასეთ დაბალ წინაღობაზე ძაბვას ისედაც ვერ დაარეგულირებ, რეგულირდება ამპერი და მაქსიმუმ შეიძლება ეხლა 100 ამპერამდეც აიყვანო გააჩნია ეხლა კაროტკის კაბელმა და კვებამ თუ გაქაჩა....
საერთოდ რამდენი კვებაც ამიწყვის დენის სტაბილიზაციით ყველა ერთი პრინციპით მუშაობს.... შენთან რაღაც ვერ არის კარგად, გადაამოწმე კარგად სქემა რამე
შეერთება ხომ არ აგერია ?....

This post has been edited by procesora on 28 Jun 2020, 00:54

procesora

კიბატონო, მაგრამ მე ვიგულისხმე ძაბვის რეგულატორის დატრიალება კლების მხარეს. :)

სწორადაა ყველაფერი. მოკლედ რაცაა ეგაა, ვიშოვი მაგ ტრანზისტორს და დავაყენებ, ან საერთოდ სხვა კვებას და გავითვალისწინებ შენ რჩევებებსაც ხმაურთან დაკავშირებით :)

This post has been edited by ლ_ე_ვ_ა_ნ_ი on 28 Jun 2020, 01:06

procesora

არ დატოვო. ქსელში ძაბვის დაწევისას სტაბილიზაციას ვეღარ შეძლებს ბლოკი. ძაბვის აწევას 18 ვოლტზე ზემოთ სტაბილიზაციიდან გამოყავს მთლიანად სქემა ქსელში ძაბვის შემცირებისას. ეგ ბოლკები ხომ 12 ვოლტზეა გაანაგარიშებული. ისედაც 50%-ით ვწევთ ძაბვას და 20 ვოლტი ნამეტანია. მაშინ გადაახვიე ტრანსფორმატორი...თუ გაქვს ლატრი შეამოწმე. მე როცა პირველად ავაწყე მაშინ მირჩიეს ეგრე
* * *
ლ_ე_ვ_ა_ნ_ი

თუ დენის ძალის შეზღუდვა მუშაობს დამოკლებით მაგას არაფერი მოსდის, თუ გაგრილებამ არ გიმტყუნა ისიც გარკვეული პერიოდის შემდეგ. სანამ მოკლე ჩართვაზე გასინჯავდი ჯერ უნდა მთლიანად დაგერეგულირებინა ბლოკი დენის შეზღუდვაზე. მოკლეზე ამოწმებ სულ ბოლოს - ეგ ხომ ელემენტალურია. ეჭვი მაქვს სადღაც რაღაც დაამოკლე უადგილო ადგილას, თანაც არ ვიცით წესიერად მუშაობდა თუ არა დენის შეზღუდვა.
პ.ს. დიდი ალბათობით ვარაუდს გამოვთქვამ - არ გქონდა დაყენებული დენის შეზღუდვის ზედა ზღვარი, რეზისტორი R2-ით (მეორე R2)

This post has been edited by Adventurer on 28 Jun 2020, 01:59

Adventurer

რავი არსად არაფერს არ შეხებია, მაგიდაც რომელზეც კვება იდო დიელექტრიკული მასალაა

მუშაობდა. ამპერმეტრითაც ვცადე თავიდან დამოკლება და მაქსიმუმ 8 ამპერს იჭერდა, მინიმუმ 650 მილიამპერს.

This post has been edited by ლ_ე_ვ_ა_ნ_ი on 28 Jun 2020, 02:01

ლ_ე_ვ_ა_ნ_ი
რეზისტორი R2-ით (მეორე R2) დაყენებული გქონდა დენის შეზღუდვის ზედა ზღვარი?

This post has been edited by Adventurer on 28 Jun 2020, 02:03

Adventurer

მაგას არ შევხებივარ საერთოდ. სქემაზე რა ნომინალიც არის R2(1კილოომი) ეგ ნომინალი მიყენია, ასევე შუნტიც. ზედა ზღვარს ხო ვამბობ მაქსიმუმ 8 ამპერამდე იჭერდა მოკლე ჩართვის დროს

This post has been edited by ლ_ე_ვ_ა_ნ_ი on 28 Jun 2020, 02:06

ლ_ე_ვ_ა_ნ_ი
სქემაზე ქვემოთ რუსულად წერია რა რეზისტორი რაზე აგებს პასუხს. ერთი R2-ით ყენდება ზედა ზღვარი ძაბვის..მეორე R2-ით ყენდება დენის შეზღუდვის ზედა ზღვარი. რაც შეეხება რა დგას სქემაზე - ყველა ბლოკი ითხოვს თავის დარეგულირებას. ამიტომ არის მინიშნება ტექსტში. ჩემს ბლოკში 8 ამპერზე 180 ომი მოითხოვა R2.
//ტრანზისტორს რომ შეცვლი, ჯერ მაქსიმალური დენის ძალის შეზღუდვა დაარეგულირე რამე დატვირთვაზე, მაგალითად 10 ამპერ ნათურიან დატვირთვაზე - თუმცა გაითვალისწინე რომ თუ გამორთავ ქსელიდან ბლოკს და შეერთებულ ნათურაზე ჩართავ, სანამ ბლოკის დენის ზედა ზღვარი დარეგულირებული არაა შეიძლება ისევ დაწვა ბლოკი - იმიტომ რომ ცივი ვარვარა ნათურისა გაცილებით მეტ დენს მოიხმარს ჩართვისას და ჩართვის მომენტში ისევ გაიყოლებს ტრანზისტორებს იმ ქვეყანაზე///ამიტომ არეგულირე ჩართულზე/// პატარა დენიდან/// და რეგულატორის სახელური თანდათანობით დაატრიალე///. რომ მიაღწევს ამპერმეტრზე ვთქვათ 8-10 ამპერს კიდევ მეტი თუ გინდა კიდევ უფრო ფრთხილად მოუმატე. თუ კი ხვდები რომ ძაან დიდი ზღვარი დგას - ანუ რეგულატორს ისევ დარჩა დატრიალების საშუალება - ჩაუხსენი დატვირთვა და შეუცვალე R2 უფრო დაბალი ნომინალით. დაიწყე 180 ომიდან :boli:
პ.ს. სავარაუდოდ შენ როცა გიჩვენა ამპერმეტრმა 8 ამპერი თუ რაღაც მსგავსი მაქსიმუმი, შენ რეგულატორს ისევ ქონდა საშუალება რომ მოემატებინა დენის ზღვარი, და პლიუს მეტი დატვირთვაც წრედში არ გქონდა - რაც ნიშნავს რომ ბლოკს მეტი დენის გატარების პოტენციალი ისევ ქონდა, ამიტომ დამოკლებამ გამოიწვია წრედში იმ მაქსიმუმი დენის გატარება, რამაც გადააჭარბა შესაძლებლობას და ტრანზისტორებმა ვერ გაუძლო წამიერ გადატვირთვას

This post has been edited by Adventurer on 28 Jun 2020, 03:04

Adventurer

არა, ეგ მაქსიმუმზე როცა მქონდა რეგულატორი აწეული მაშინ აჩვენებდა 8 ამპერამდე(ცოტა ნაკლებსაც). მინიმუმზე რო გადავწევდი 650 მილიამპერს ტოვებდა.
* * *
Adventurer

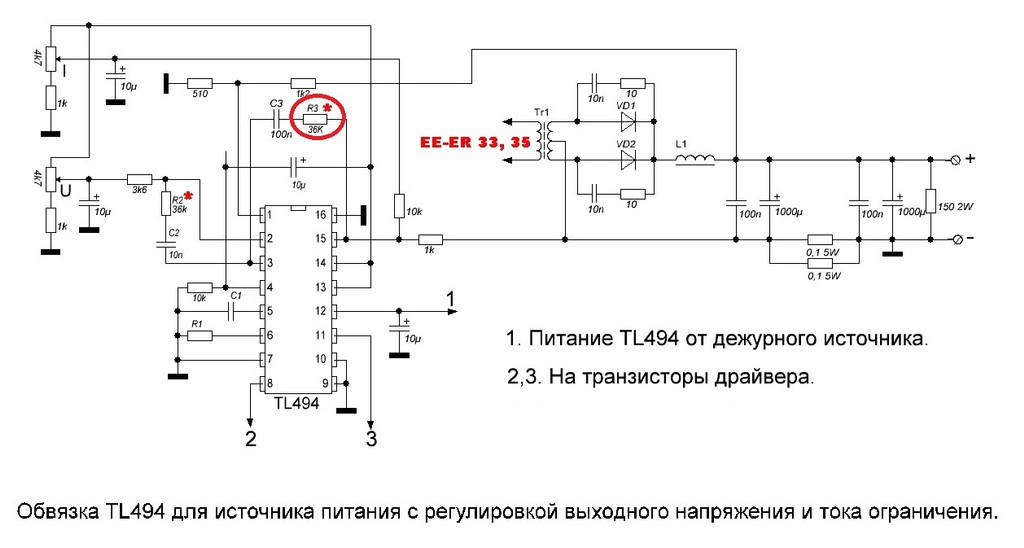

ისე შენს მიერ გაკეთებულ პლატის ფოტოს ვაკვირდებოდი და თუ თვალი არ მატყუებს რაღაცას R3 საერთოდ არ გიყენია და C3 კონდენსატორი პირდაპირ გაქვს შეერთებული მიკროსქემის მე-15ე ფეხზე. R2 ვხედავ პოტენციომეტრი გიყენია.
* * *
(IMG:https://img.forum.ge/Jqijji6IiJWS9.jpg)





ლ_ე_ვ_ა_ნ_ი

იგივე წარმატებით შეგიძლია რეგულატორი ბოლომდე აუწიო და 3 ამპერიან დატვირთაზე 3 ამპერზე მეტს არ გაჩვენებს. მე იმის თქმა მინდა, რომ დენის ზღარის მაქსიმუმი მეტი იყო ვიდრე ეგ 8 ამპერი, ხოლო დატვირთვა უფრო ნაკლები ვიდრე რეგულატორს შეეძლო დაეყენებინა, მგონი მისახვედრია. შეცვალე ეგ R2 უფრო დაბალი ნომინალით დაიწყე 180 ომიდან და სქემა თუ ადრე მუშაობდა ახლაც იმუშავებს
* * *

ეგ პლატა საკმაო ხანის წინ დავამზადე და შეესაბამება მე-2 ვარიანტს. შეგიძლია შენც პოტენციიმეტრები დააყენო, უფრო უკეთესია. R3 არ აყენებენ მაშინ როცა რეზისტორი ითხოვს 0 კილოომს . R3,R2 წინაღობებით რეგულირდება უკუკავშირები მიკროსქემის. იხილე ქვედა ტექსტი...

* * *

ვიმეორებ სრულ ტექსტს გადაკეთების თანმიმდევრობის. გამოგზავნილია: 16 Jun 2020, 16:11 პოსტი #56430135

..

This post has been edited by Adventurer on 28 Jun 2020, 11:26

ამპერის დარეგულირებამ თავი ამხადა ამ 550 ვატიან კვების წყაროზე... დღეს დილის 7 საათიდან ვუზივა ამ სქემას და ეხლა ავდექი გავიარ გამოვიარე.... ეხლა ვისადილ შუადღეს...მუღამში შევედი ამ კვების წყაროს გადაკეთებაზე და კი მოვიდა შუადღეც... :D
ამპერის მაღალი ზღვარის დარეგულირება ჭირს ამ 550 ვატიან კვების წყაროზე. შესაბამისად გაზრდილი მაქვს შუნტის სიმძლავრეც ეხლა წინაღობა უფრო დაბალია ვიდრე ვიყენებდი 8 ამპერიან სქემებში. აქ 25 ამპერს უნდა გაუძლოს შუნტმა და შესაბამისად ძლიერი ჩავსვი წინაღობა 0.0117 ომია. ეტყობა ასეთ დაბალ წინაღობაზე უჭირს მარტო 494-ს რეგულირება ვითომ?.... მაგრამ დაბალი ზღვარი კარგად მუშაობს, მაღალი ვერაფრით ჩამოვწიე 25 ამპერზე მეტია... არადა წესით თუ უჭირს 494-ის ოპერატიურ გამაძლიერებელს აღთქმა პირიქით უნდა იყოს.... სადღაც პარადოქსში გავიჭედე.... :rolleyes:
ისე დავტესტე 25 ამპერზე 12.5 ვოლტ დატვირთვაზე. (312.5 ვატი) თითქმის ყველაფერი ხოშიანად მუშაობს გარდა ერთისა ... დროსელი მიცხელდება... 1.5 მილიმეტრიანი მავრთული მიხვევია და ასეთ ამპერაჟზე არ არის ამ სისქის მავრთული გათვლილი... :( . ამ დროსელს რათქმაუნდა გამოვცვლი. სხვა მხრივ ტრანსფორმატორი მუშაობს არ გაცხელებულა, ტრანზისტორები 13007 არ ცხელდება, დიოდებიც არ ცხელდება , არაფერი არ წუის, უხმოდ მუშაობს სქემა.... დიდხანს ეხლა ვერ დავტვირთე სუსტი დროსელის გამო, თუმცა მინდა ვთქვა რომ თავად კვების სქემა კარგად გაუმკლავდა ამ სიმძლავრეს....
რაც შეეხება ამ ამპერის ზედა ზღვარის დარეგულირებას როდესაც მე-15 ფეხთან 1 K წინაღობიას ვაკლებ რომელმაც ზედა ზღვარი უნდა დაწიოს.... არ წევს. ძაან წინაღობის დაკლებით... ჩამოვიყვანე 910 ომი...820 ომი... 680 ომი.... არ მოქმედობს... დავწიე კიდე 330 ომი და საერთოდ დაცვაში გადავიდა სქემა, არ ჩაირთო.... მოკლედ ცოტა მოგვიანებით ჩავუჯდები ამ რეგულირებასაც და მოვიყვან ჩემს ჭკუაზე....

Adventurer

ხო ეგ ცოტა მოგვიანებით გამახსენდა და დავწიე. ვაბშე და 16 ვოლტიც ნორმალურია.... ეხლა 16...17....18 ვოლტი ისედაც ისეთი ძაბვის სიდიდეა მაინც ვერაფერში გამოვიყენებ.... 1.2.....16 ვოლტის შუალედში დავაყენე და აღარ შევეხები იყოს ეს შუალედი. ტრანსფორმატორის გადახვევა არ მინდა, იყოს ეს ზღვარი.

ლ_ე_ვ_ა_ნ_ი

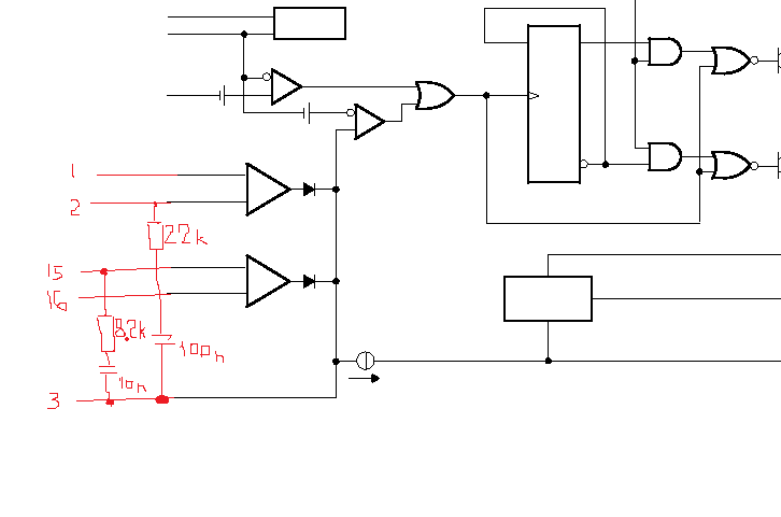

494-ში 2 ოპერაციური გამაძლიერებელია ინტეგრილებული. შეგიძლია მისი PDF ფაილი ნახო და თვალსაჩინოებისთვის უკეთესად გაერკვევი. ერთის ფეხებია 1:2 და მეორეს ფეხებია 15:16.

მე-3 ფეხზე შიგნით უკვე თავად მიკროსხემაში უკვე დაერთებული ოპერაციური გამაძლიერებლის გამომავლები ამიტომ საჭიროა ეს წინაღობა და კონდესატორი დაერთდეს ამ ფეხებზე, უფრო სუფთად და საიმედოდ მუშაობს ამ შემთხვევაში ოპერაციური გამაძლიერებელიც და შემდგომშიც როცა სუსტი სიგნალი ძლიერდება ხარვეზები ნაკლებად მიყვება, ახშობს ეს შუნტირება ამ ფეხებთან ხარვეზებს....
მე თითქმის ყველა სქემაში ამ ნომინალებს ვიყენებ, ამ სქემაშიც და სხვა მსგავს რეგულირებად სქემებშიც სადაც 494 გამომიყენებია.

მიმაგრებული სურათი

procesora
დაცვაში როგორ გადაგივიდა ბლოკი , მაშინ როცა დატვირთვა არ არის მინუსი პოტენციალია შუნტის ორივე ბოლოზე და ძაბვა არ შედის მიკროსქემის ფეხზე. მიკროსქემა ნაღდად კარგია? ან დატვირთვა ხომ არ გქონდა გამომავალზე და უბრალოდ ძალიან პატარა ზედა ზღვარი დაუყენებია? 180 ომი მე 8 ამპერზე მიზღუდავდა და მაგაზე ქვემოთ არ დამჭირვებია
* * *

მე სულ 0.01 და 0.005 ომიანს ვიყენებ და შესანიშნავად მუშაობს 494 მიკროსქემები, უბრო დაბალომიანი შუნტიც გამოვიყენე ერთხელ, მაგრამ რამდენი იყო არ მახსოვს

This post has been edited by Adventurer on 28 Jun 2020, 15:41

Adventurer

ხო მერე ვნახე კარგად.... დაცვაში იმიტომ გადავიდა მე ამპერის დაბალი ზღვარიც დაწეული მაქვს წინაღობა. ცვლად წინაღობის მინუსთთან წინაღობაც ძაან დაბალი მეყენა და როდესაც შუნტიდან მომავალი 1K -იან წინაღობასაც დავუწიე ნომინალი ძაან მერე სქემა დაცვაში გადავიდა, გავასწორე ყველაფერი სქემა მუშაობს ხოშიანად. დროსელიც შევცვალე 25 ამპერზე საერთოდ არ ცხელდება.




მოკლედ დავამთავრე ამ 550 ვატიანი კვების გადაკეთება ლაბორატორიულ კვების წყაროდ, გამოვიდა ძალიან კარგი, მომეწონა და ალბათ დავიტოვებ ჩემთვის.
საბოლოვო მონაცემები ასეთია:
ძაბვის რეგულირება 1.......17 ვოლტი.
ამპერის რეგულირება 0.7.....25 ამპერი.
ტესტი გავატარე დატვირთვაზე 12,5 ვოლტი 25 ამპერი. აბსოლიტურად ყველა დეტალი იყო მწყობრში, არ გადაცხელებულა რამე დეტალი. დროსელი დაჟე არც გამთბარა და არც შუნტი. ცოტა დიდი ზომის დროსელი ვნახე და დროსელზე 1,4 მმ-იანი მავრთული დავაწყვილე სამი ერთად და ისე დავახვიე. შუნტი არის ნიხრომის 1,4 მმ-იანი მავრთული ესეც დაწყვილებული სამი ერთად, შუნტს წინაღობა აქვს 0.0117 ომი.
წუილი ან რამე შხუილის ხმა არ დაფიქსირებულა ტესტირების დროს სქემიდან.

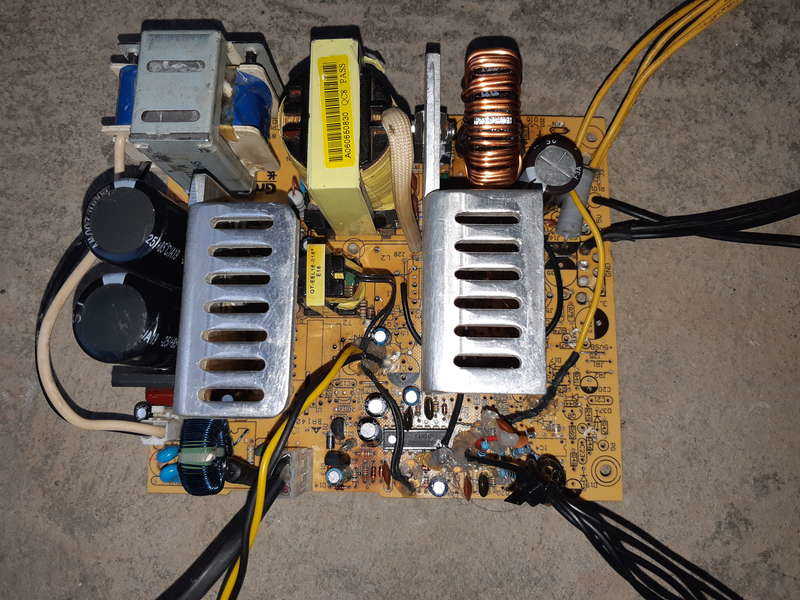

ესეც დამთავრებული პლატა. ხვალ ჩავსვამ ყუთში.

This post has been edited by procesora on 28 Jun 2020, 21:03

მიმაგრებული სურათი

:up: მოკლედ ჩავთვალოთ რომ აითვისე უკვე სხვადასხვა ნიუანსები :) 580 ომი დაგჭირდა წინაღობის ჩასმა 25 ამპერზე რომ დამდგარიყო?
ეგ შავი ფერის რომ არის დროსელი სენდასტია

This post has been edited by Adventurer on 28 Jun 2020, 21:16

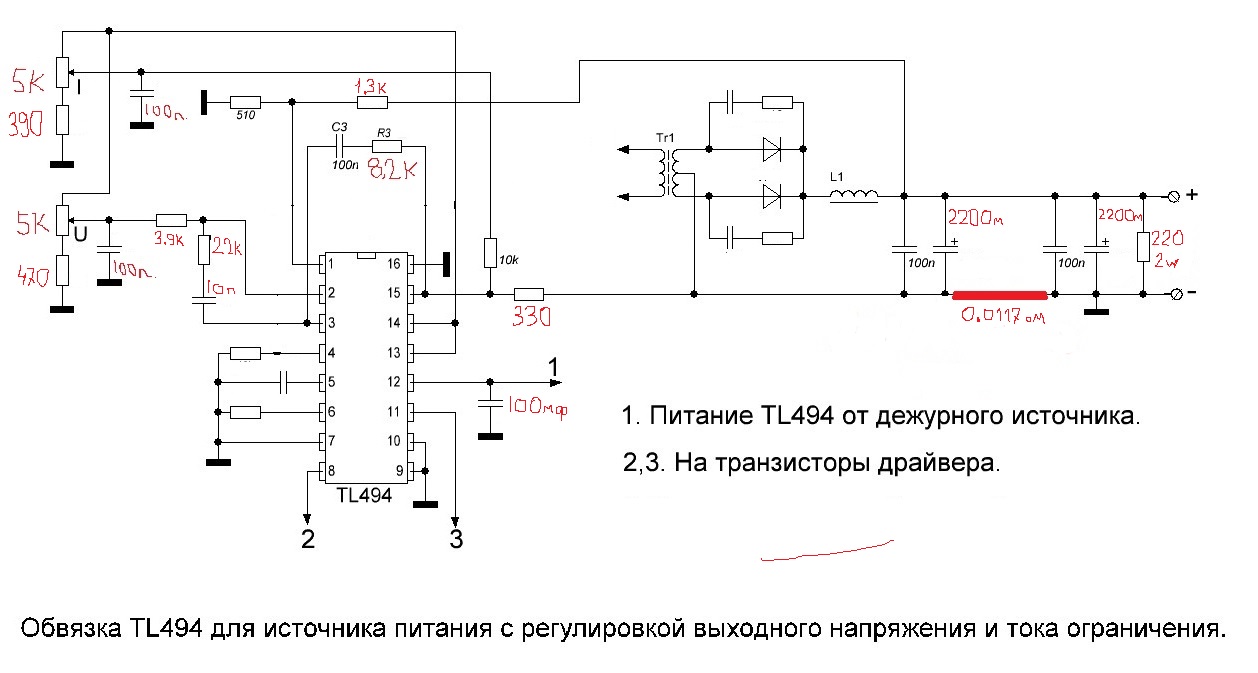

ჩემს შემთხვევაში ამ კონკრეტული ATX კვების გადაკეთებისას ეს ნომინალები გამოვიყენე და პარამეტრები ეს დაიჭირა.
ძაბვა 1......17 ვოლტი ( უფრო ზუსტად 1.02....17.2 ვოლტი)
ამპერი 0.7......25 ამპერი ( უფრო ზუსტად 0.67....25.3 ამპერი)

შემეძლო მაგალითად ძაბვა 1.3-ვოლტიდან დამეწყო და ამპერი 0.1 ამპერიდან მაგრამ ისე გადავიღალე დღეს და რადგან გავედი ბოლოში იმის თავი აღარ მქონდა კიდე ჩავღრმავებოდი ამ სიდიდეებს, მაგრამ რაც გამოვიდა ესეც მგონი საკმარისად კარგია.

კი მგონი ეგ იქნება, ეს დროსელი შემთხვევით ერთი ადრინდელი გაფუჭებული კვება მქონდა cooler master-ის ბრენდი ვერცხლის სერთიფიკატიის 580 ვატიანი და შემთხვევით მასში შევნიშნე.... იმ კვებას ისედაც არაფერი ეშველებოდა ნაწილებად მეგდო ისედაც მისი რემონტი გართულებული ვარიანტის იყო და ათასი წვრიმანი კომპონენტით გატენილი, ეხლა კიდე კიდეც გამომადგა მისი დროსელი, ოღონდ დავშალე და დავახვიე სხვა ხვია.


ამ კვებაზე ეხლა 10 ამპერიანი ამპერმეტრი არ წავა, მაქვს ჩინური ციფრული ვოლტამპერმეტრი შუნტის გარეშე და ამ ვოლტამპერმეტრს დავუყენებ შესაბამის შუნტს...ამასაც ხვალ ვიჩალიჩებ. :boli:

This post has been edited by procesora on 29 Jun 2020, 00:50
