50ჰერცი როგორ ავწიო 10კილოჰერცამდე ? სინუსოიდალური

ეს ვერ გავიგე რას ნიშნავს ? აქ რაუნდა დავუერთო

xvedelidze123
======================================
https://www.youtube.com/watch?v=JTt-HKIo97E&nohtml5=False





This post has been edited by ten10 on 13 Apr 2016, 22:33

ten10
ვერ გავიგე აქ რას აერთებს . რამე გენერატორი უნდა აუწყო რო გაგიზარდოს სიხშირე ? თუ რა არის , რო მითხრა

xvedelidze123

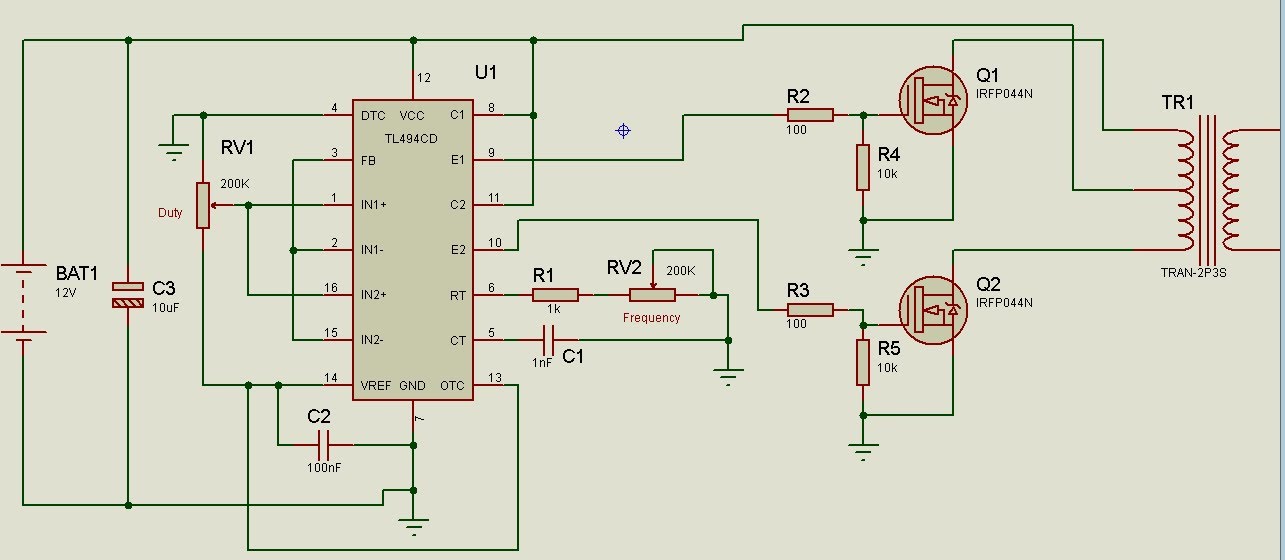

მიკროსქემის შიდა სტრუქტურა იმიტომ დადაგიდე რომ მიმხვდარიყავი... Vref=5v-ს, მე14-ე ფეხი!
VREF არის მიკროსქემის შიდა 5 ვოლტიანი სტაბილიზატორი. ეს 5 ვოლტი მიდის რეგულატოზე რომ დარეგულირდეს იმპულსების სიგანე... რომელიც იწვევს ძაბვის რეგულირებას ტრანსფორმატორის მეორადზე.
მოკლე იმპულსზე დაბალი ძაბვაა, იზრდება იმპულსების სიგანე იზრდება ძაბვა მეორადზე!

5-ე 6-ე ფეხზე მიერთებული C4 - R4-ის ნომინალები განსაზღვრავს სიხშირეს, ანუ მათი ცვლილება.

ესაა ნორმალური სქემა რომელშიც Duty იმპულსების სიგანეს (ანუ ძაბვასაც) არეგულირებს... Freguensy კი სიხშირეს არეგულირებს...

და კიდევ: ელექტრონიკაში რამე რომ გააკეთო, მინიმალური თეორიული ცოდნა მაინცაა საჭირო. კითხვა არ უნდა გეზარებოდეს...
მარტო სურვილი ნამდვილად არაა საკმარისი!

This post has been edited by ten10 on 14 Apr 2016, 15:24

მიმაგრებული სურათი (გადიდებისთვის დაუწკაპუნეთ სურათზე)

ten10
გმადლობთ ყურადღებისთვის , იქნებ დადოთ ვიდეო განხილვები რომ შევძლოთ იმათმა ვინც არ ვიცით და გვაქვს სურვილი ვისწავლოთ , ძალიან ბევრი ვიდეოებია რუსული და ამერიკული , ყველაფერს ვერ ვგებულობ და ბოლოში ვიხლართები და ამიტომ აქაურობას ვაწუხებ , უკაცრავად თუ გადაგღალეთ .
