რაც შეეხება დრაგონს:ПТРК "Dragon-2" и "Dragon-2+" В процессе полета ракеты оператор удерживает цель в перекрестии прицела до момента встречи ракеты с целью.
ანუ გამოდის რომ არაა არც გაისროლე-დაივიწყე და არც ტოპ-ატაკი.
ჯაველინს რაც შეეხება:в комплексе "Javelin" реализован принцип "выстрелил и забыл", და ასევე Ракета имеет два режима атаки цели: режим пикирования ( угол пикирования 45°) и прямой атаки в горизонтальной плоскости. Первый режим применяется при действии против танков и позволяет поразить цель сверху в наименее защищенную область, второй - против защищенных объектов (типа бункер, ДОТ, ДЗОТ) и вертолетов. Старт ракеты осуществляется под углом 18° к горизонту с помощью вышибной двигательной установки, далее запускается маршевый двигатель и происходит набор высоты - 150м для режима пикирования или 50м для прямой атаки цели.
Максимальная скорость полета, м/с 300
ანუ არის ტოპ-ატაკ და გაისროლე დაივიწყე.

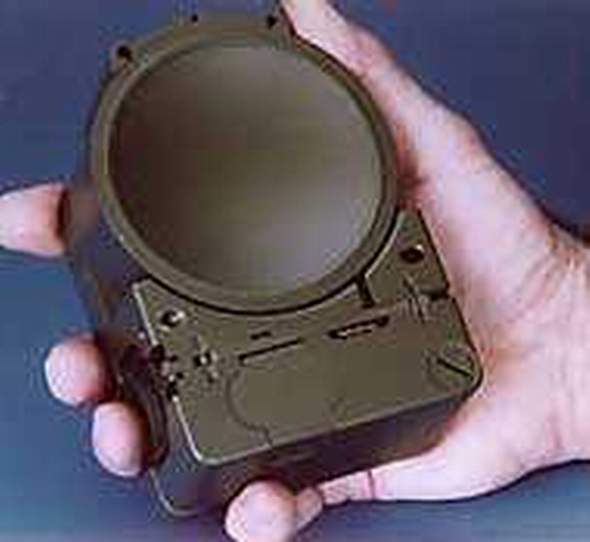

ტოუ შესახებ,ავიღოთ ბოლო მოდიფიკაცია:Следующей модификацией ракеты является "ТОW-2В" с полуавтоматической системой управления по проводам. Она оснащена оптическим (лазерный дальномер) и магнитометрическим датчиками, а также БЧ с двумя зарядами, действующими по принципу "ударное ядро". Заряды (диаметр каждого 149 мм) подрываются взрывателями одновременно и поражают цель сверху, в наименее защищенную часть корпуса.
თუმცა ეხლა მავთულებით აღარ იმართება,ლაზერით ან უკეთეს შემთხვევაში თვითდამიზნების სისტემა უყენია.და კიდევ მისი საშუალო სიჩქარეც 180-200მეტრი წამში მერყეობს,ანუ არენას მოქმედების რადიუსში ხვდება.
სპაიკი:Семейство ПТРК SPIKE с автономным наведением ракеты, разрабатывался с учетом возможности его использования различными видами ВС и, для вооружения пехоты, установки на боевую технику и применения с вертолетов. Как и американский "Javelin" ПТРК "Спайк" фирмы «RAFAEL Israel Armament Development Authority» использует принцип автономного самонаведения, однако в отличие от "Javelin" реализован режим оптико-волоконной передачи данных оператору с возможностью управления полетом ракеты и захватом цели ГСН после пуска, что значительно расширяет возможности его боевого применения.
Комплекс использует неохлаждаемую инфракрасную головку самонаведения или. Семейство ракет включает четыре варианта, начиная с легкого носимого комплекса SPIKE-SR с дальностью до 800 м и заканчивая комплексом большой дальности SPIKE-ER. SPIKE-МR и SPIKE-ER отличаются только принципом наведения, в то время как на SPIKE-ER установлена более тяжелая БЧ.
Уникальной для серийных комплексов возможностью является оптико-волоконная связь оператора с запущенной ракетой (только на SPIKE-LR (вариант конфигурации) и SPIKE-LR, SPIKE-ER), что позволяет:
*Выбирать цель после запуска или изменять цель, например на более важную
*Получать разведывательные данные в реальном времени и опознавать цель
*Осуществлять захват цели ГСН после старта, вести огонь с закрытых позиций
*Достигать высочайшей точности на максимальной дальности.
*Минимизировать сопутствующий ущерб и исключить огонь по своим
ПТРК SPIKE является одним из наиболее совершенных на сегодняшний день, однако при его низкой скорости 130-180 130-180 м/с применение комплексов активной защиты, таких как «Арена», и комплексов динамической защиты нового поколения сделает его бесполезным, также необходимо введение в боекомплект всех танков многоспектральных гранат для постановки дымовой завесы.
****************************
****************************
რაც შეეხება არენას:
Предназначен для защиты танков и БМП от противотанковых гранат, выстреливаемых из любых типов гранатометов, а также от противотанковых управляемых ракет, запускаемых с земли и с вертолетов, поражающих объект бронетанковой техники (БТТ) как при прямом попадании,
так и при пролете над ним, атакующих его по горизонтальной и наклонным траекториям, независимо от применяемых в этих ракетах систем наведения и типов боевой части.
აქედან გამომდინარე:ტოუს უწერია რომ აქვს ამფეთქი რომელიც ფეთქდება ტანკზე გადაფრენის დროს უკონტაკტოდ,და ხვრიტავს ტანკს თვითწარმოქმნილი ბირთვით,რაც უწერია არენას შეუძლია მაგსეთი ტიპის რაკეტებთან ბრძოლა,მერე ჯაველინს აქვს დახრილი 45 გრადუსიანი კუთხით შეტევის პრინციპი,მაგეთი ტიპისაც შეუძლია გაანდაგუროს,მაგრამ არის ერთი მაგრამ:რა კუთხე შეუძლია აიღოს,არენას ჭურვები ხტება ზემოთ და მერე ფეთქდება,აი მაგ ჭურვის კუთხე და პტურსის შეტევის კუთხე თუ არ ვიცით ზუსტად ვერ დავადგენთ ვერაფერს.
დანარცენები წერია გარკვევით,ალბათ მეტნაკლებად შეუძლია მაგ რაკეტებისგან თავის დაცვა.
ეს კიდევ დანარჩენი ტტმ-ი:
Основные особенности комплекса:
- обнаружение и сопровождение целей многофункциональной РЛС с «мгновенным» обзором пространства во всем защищаемом секторе;
- прицельное поражение целей за счет защитных боеприпасов остронаправленного действия с очень высоким быстродействием;
- автоматическая работа (после включения комплекса экипаж не получает никакой дополнительной нагрузки, что позволяет ему полностью сосредоточиться на выполнении основной боевой задачи);
- комплекс всепогодный и всесуточный, обнаруживает и поражает цели в любых условиях применения объекта БТТ, в том числе в движении и при разворотах башни;
- сектор защиты по азимуту составляет 220 - 270°, подвижен вместе с башней, достаточен для защиты лобовой и бортовых проекций объекта БТТ и перекрывает возможный диапазон курсовых углов обстрела объектов БТТ при их наступлении на глубокоэшелонированную оборону противника;
- малые размеры опасной зоны (радиус 20 - 30 м) для пехоты сопровождения и отсутствие воздействия на наружное оборудование объекта БТТ и элементы комплекса при срабатывании защитного боеприпаса (ЗБ);
- высокий уровень помехозащищенности и безопасности, исключение ложных срабатываний при боевом применении и эксплуатации;
- селекция малоскоростных предметов, осколков и взрывов снарядов, пуль и малокалиберных снарядов, а также целей, удаляющихся от объекта защиты и пролетающих мимо него;
- навесная схема размещения и модульное исполнение, позволяющие адаптировать комплекс практически к любому типу танка и БМП.
Включение комплекса производится с пульта управления командиром экипажа. Все дальнейшие операции осуществляются автоматически.
Основные характеристики
Режим работы автоматический, всесуточный, всепогодный
Обнаружение и сопровождение целей радиолокационное
Способ поражения цели направленным потоком поражающих элементов
Диапазон скоростей поражаемых целей, м/с 70 - 700
Сектор защиты танка по азимуту, град. не менее +/- 110
Дальность обнаружения подлетающих целей, м 50
Время реакции комплекса, с 0,07
Время готовности к повторному отражению, с 0,2 - 0,4
Энергопотребление, кВт не более 1
Масса комплекса, кг 1000 - 1100
Объем аппаратуры, размещаемой в башне, куб. дм не более 30
Количество защитных боеприпасов не менее 22
В режиме боевого применения РЛС обеспечивает поиск и обнаружение целей, подлетающих к танку. После анализа полученной информации РЛС переводится в режим сопровождения, в процессе которого происходят набор информации о параметрах движения цели и передача ее в вычислительную машину (ВМ). По результатам обработки поступающей информации определяется номер защитного боеприпаса и время его задействования. В расчетный момент времени ВМ выдает команду на отстрел и подрыв выбранного ЗБ. При его срабатывании образуется направленное поле поражающих цель элементов.
В комплексе также предусмотрены отстрел и подрыв ЗБ командиром (оператором) с пульта управления в ручном режиме, который может быть использован при возникновении аварийных ситуаций.
Каждый ЗБ защищает определенный сектор по азимуту, при этом зоны поражения соседних боеприпасов перекрываются, чем достигается возможность многократного перехвата целей, подлетающих к защищаемому объекту с одного направления. Общее количество отражений соответствует количеству устанавливаемых ЗБ (22 - 28). Их перезаряжание при необходимости проводится силами экипажа.
Оснащение танка или БМП комплексом активной защиты позволяет поднять их живучесть на поле боя в наступательных операциях приблизительно в 2 раза.
Комплекс «Арена» поражает средства, которые представляют наибольшую угрозу для объектов БТТ и противодействие которым не зависит от мастерства экипажа: управляемые противотанковые ракеты, атакующие БТТ с больших дистанций, и гранаты ручных гранатометов, огонь из которых ведется, как правило, скрытно, с любых направлений и минимальных дистанций. Эффективность применения объектов БТТ, оснащенных комплексом, резко возрастает при их использовании в миротворческих операциях, локальных конфликтах, когда противоборствующая сторона имеет на вооружении только легкие противотанковые средства. Оснащение танков и БМП комплексом активной защиты увеличивает психологическую уверенность экипажа.
აი ნახაზში ჩანს რომ 45 გრადუსით შემტევი რაკეტაც კი მოხვდება არენას სასიკვდილო ზონაში,თუმცა ეს უბრალო ნახაზია და მეტი არაფერი და არაფერს არ ამტკიცებს.
