აი მალადეც :)

აქაც დავწერ 1-2 რამეს ხოლმე და დაამუღამეთ.

ლისტები იყო ნახსენები ლექციაზე. აი როგორ უნდა გამოიყენოთ.

ასე ხდება ახალი ლისტის შექმნის წინ უნიკალური იდენტიფიკატორი დაგენერირება:
int listID = glGenLists(1);

თუ მოხდა ისე რომ სისტემამ ვერშექმნა ახალი ლისტი იდენტიფიქატორი იქნება 0-ის ტოლი.

ამის შემდეგ პროგრამის ინიციალიზაციისას შეგიძლიათ უკვე კონკრეტული ლისტის შექმნა.
glNewList(listID,GL_COMPILE);
პირველი არის დაგენერირებული იდენტიფიკატორი. მეორე პარამეტრი მიუთითებს რომ დაამუშავოს შეტანილი ინფორმაცია. თუ მეორე პარამეტრი არის GL_COMPILE_AND_EXECUTE, დამუშავების მერე ეგრევე მოხდება შესრულებაც.

ამის მერე შეგვყავს სიის ინფორმაცია. მაგალიტად გეომეტრიული ინფორმაცია. მობრუნებები და ასე შემდეგ.

შეტანის დასრულებაზე მიუთითებს

glEndList();

პროგრამაში რენდერის დროს სადაც მოგვინდება ამ სიის ინფორმაციის გამოტანა უბრალოდ დავწერთ:

glCallList(listID);

სადემონსტრაციო პროგრამა:

CODE

#include "stdafx.h"

GLuint listName;

static void init (void)
{
listName = glGenLists (1);
glNewList (listName, GL_COMPILE);
glColor3f (1.0, 0.0, 0.0); /* current color red */
glBegin (GL_TRIANGLES);
glVertex2f (0.0, 0.0);
glVertex2f (1.0, 0.0);
glVertex2f (0.0, 1.0);
glEnd ();
glTranslatef (1.5, 0.0, 0.0); /* move position */
glEndList ();
glShadeModel (GL_FLAT);
}

static void drawLine (void)
{
glBegin (GL_LINES);
glVertex2f (0.0, 0.5);
glVertex2f (15.0, 0.5);
glEnd ();
}

void display(void){
GLuint i;

glClear (GL_COLOR_BUFFER_BIT);
glColor3f (0.0, 1.0, 0.0); /* current color green */
for (i = 0; i < 10; i++) /* draw 10 triangles */
glCallList (listName);
drawLine (); /* is this line green? NO! */
/* where is the line drawn? */
glFlush ();
}

void reshape(int w, int h)
{
glViewport(0, 0, w, h);
glMatrixMode(GL_PROJECTION);
glLoadIdentity();
if (w <= h)
gluOrtho2D (0.0, 2.0, -0.5 * (GLfloat) h/(GLfloat) w,
1.5 * (GLfloat) h/(GLfloat) w);
else
gluOrtho2D (0.0, 2.0 * (GLfloat) w/(GLfloat) h, -0.5, 1.5);
glMatrixMode(GL_MODELVIEW);
glLoadIdentity();
}

void keyboard(unsigned char key, int x, int y)
{
switch (key) {
case 27:
exit(0);
break;
}
}

/* Main Loop
* Open window with initial window size, title bar,
* RGBA display mode, and handle input events.
*/

int main(int argc, char** argv)
{
glutInit(&argc, argv);
glutInitDisplayMode (GLUT_SINGLE | GLUT_RGB);
glutInitWindowSize(650, 50);
glutCreateWindow("List");
init ();
glutReshapeFunc (reshape);
glutDisplayFunc (display);
glutKeyboardFunc (keyboard);
glutMainLoop();
return 0;
}

· ციტირება · ^

shota_pixela Expert ჯგუფი: Registered
shota_pixela Expert ჯგუფი: Registered წერილები: 1065 წევრი No.: 19190 რეგისტრ.: 11-April 06	#4078227 · 2 Nov 2006, 14:01 · · პროფილი · პირადი მიმოწერა · ჩატი მადლობთ. ვცდილობ რა. :P მაგარი რამე დაუწერია abnormalias . მაგის დამუღამებას ვიწყებ. ცოტა ჩავასწორე snake This post has been edited by shota_pixela on 2 Nov 2006, 14:07 მიმაგრებული ფაილი ( Number of downloads: 84 ) snake.zip
	· ციტირება · ^

Abnormalia
Desert Creature
ჯგუფი: Registered

Abnormalia
Desert Creature

ჯგუფი: Registered
წერილები: 37247
წევრი No.: 1332
რეგისტრ.: 16-October 02

#4078968 · 2 Nov 2006, 15:37 · · პროფილი · პირადი მიმოწერა · ჩატი

QUOTE (shota_pixela @ 2 Nov 2006, 14:01 )

მადლობთ. ვცდილობ რა. :P
მაგარი რამე დაუწერია abnormalias . მაგის დამუღამებას ვიწყებ.
ცოტა ჩავასწორე snake

ძალიან კარგია, ერთი შენიშვნა უბრალოდ. ეხლა ეს მიბმულია კადრების რაოდენობაზე და გადახატვაც ამ სიხშირით ხდება და ჩემთან მაგალითად ძალიან სწრაფად დარბის. უნდა მოიფიქრო და ისე ამოძრავო/გადახატო "სნეიკი" რომ ყველანაერ კომპიუტერზე დაახლოებით ერთი სიჩქარით მოძრაობდეს ;)

დრო ბევრნაერად შეგიძლია აიღო, მაგალითად ვინდოუსში ასე შეიძლება:

#include <mmsystem.h>
...
static double dStartTime = timeGetTime();
float fElpasedAppTime = (float)((timeGetTime() - dStartTime) * 0.001);

* * *
თუ წვეროების თითო-თითო ხელით შეტანა მოგბეზრდათ ( :gigi: )

შეგიძლიათ გამოიყენოთ მეორე შეტანის მეთოდი.

მაგალითი, 1 კვადის დახატვა მასივების გამოყენებით:

ასე აღიწერება მონაცემები

CODE

struct Vertex
{
// GL_C3F_V3F
float r,g,b;
float x, y, z;
};

Vertex g_quadVertices[] = {
{ 1.0f,0.0f,0.0f, -1.0f,-1.0f, 0.0f },
{ 1.0f,0.0f, 0.0f, 1.0f,-1.0f, 0.0f },
{ 1.0f,1.0f, 0.0f, 1.0f, 1.0f, 0.0f },
{ 0.0f,1.0f,1.0f, -1.0f, 1.0f, 0.0f }
};

ანუ აქ პრაქტიკულად შეგიძლიათ გამოცხადოთ თითქმის ნებისმიერი ფორმატის მასივი. ამ მაგალითში მასივი შეიცავს ინფორმაციას ფერებზე და წვეროებზე.

ამის რენდერი ხდება შემდეგნერად:

CODE

glInterleavedArrays( GL_C3F_V3F, 0, g_quadVertices );
glDrawArrays( GL_QUADS, 0, 4 );

ან მაგალითად წვეორები ერთ მასივში გქონდეთ და გამოიყენოთ

CODE

GLuint indices[4] = {0, 1, 3, 4};
glDrawElements (GL_POLYGON, 4, GL_UNSIGNED_INT, indices);

· ციტირება · ^

Abnormalia
Desert Creature
ჯგუფი: Registered

Abnormalia
Desert Creature

ჯგუფი: Registered
წერილები: 37247
წევრი No.: 1332
რეგისტრ.: 16-October 02

#4084435 · 3 Nov 2006, 11:56 · · პროფილი · პირადი მიმოწერა · ჩატი

კუბის ხატვა შერეული მასივებით

CODE

struct Vertex
{
// GL_C3F_V3F
float r, g, b;
float x, y, z;
};

წვეროების+ფერების მონაცემების აღწერა:

CODE

Vertex g_cubeVertices_indexed[] =
{
{ 1.0f,0.0f,0.0f, -1.0f,-1.0f, 1.0f }, // 0
{ 0.0f,1.0f,0.0f, 1.0f,-1.0f, 1.0f }, // 1
{ 0.0f,0.0f,1.0f, 1.0f, 1.0f, 1.0f }, // 2
{ 1.0f,1.0f,0.0f, -1.0f, 1.0f, 1.0f }, // 3
{ 1.0f,0.0f,1.0f, -1.0f,-1.0f,-1.0f }, // 4
{ 0.0f,1.0f,1.0f, -1.0f, 1.0f,-1.0f }, // 5
{ 1.0f,1.0f,1.0f, 1.0f, 1.0f,-1.0f }, // 6
{ 1.0f,0.0f,0.0f, 1.0f,-1.0f,-1.0f }, // 7
};

ინდექსების აღწერა:

CODE

GLubyte g_cubeIndices[] =
{
0, 1, 2, 3, // Quad 0
4, 5, 6, 7, // Quad 1
5, 3, 2, 6, // Quad 2
4, 7, 1, 0, // Quad 3
7, 6, 2, 1, // Quad 4
4, 0, 3, 5 // Quad 5
};

რენდერი

CODE

glInterleavedArrays( GL_C3F_V3F, 0, g_cubeVertices_indexed );
glDrawElements( GL_QUADS, 24, GL_UNSIGNED_BYTE, g_cubeIndices );

ანუ სად ადრე 24 წერტილის აღწერა გვიწევდა (აქედან უმეტესობა მეორდებოდა) კუბის დასახატავად. ეხლა 8 წვერო + ინდექსები და კუბი მზადაა :)

This post has been edited by Abnormalia on 3 Nov 2006, 12:04

· ციტირება · ^

Abnormalia Desert Creature ჯგუფი: Registered
Abnormalia Desert Creature ჯგუფი: Registered წერილები: 37247 წევრი No.: 1332 რეგისტრ.: 16-October 02	#4096871 · 5 Nov 2006, 13:21 · · პროფილი · პირადი მიმოწერა · ჩატი მოკლედ წინა ლექციაზე გავიარეთ განათება OPENGL-ში. აქ განათება რა თქმა უნდა არის მოდელი, აპროქსიმაცია. OPENGL-ში გამოიყენება ფონგის განათების მოდელი. განათების წყარო გამოასხივებს 3 ძირითად RGB(წითელი, მწვანე, ლურჯი). სცენის ობიექტის განათებაში თავისი წილი შეაქვთ შემდეგ კომპონენტებს: 1. ესაა Ambient კომპონენტი: ესაა გაფანტული შუქი რომელიც ყველა მხრიდან მოდის. (IMG:http://www.falloutsoftware.com/tutorials/gl/amb1.jpg) მარტო ამ კომპონენტით განათებული 3D ობიექტი გამოიყურება როგორც 2D და შეფერადებული. 2. Diffuse კომპონენტი: (IMG:http://www.falloutsoftware.com/tutorials/gl/diffuse0.jpg) ამ დროს უკვე ითვალისწინება სინათლის წყაროს მიმართულება და გასანათებელი ობიექტი ემსავსება 3D-ს. დაბლა სურათზე წარმოდგენელია სფერო: ჯერ მარტო ამბიენტით და მერე დიფუზიური განათებით: (IMG:http://www.falloutsoftware.com/tutorials/gl/amb2.jpg)(IMG:http://www.falloutsoftware.com/tutorials/gl/diffuse1.jpg) 3. Specular კომპონენტი: (IMG:http://www.falloutsoftware.com/tutorials/gl/spec1.jpg) აქ სინათლის წყაროს მიმართულების გარდა გაითვალისწინება ობიექტის ზედაპირის გაპრიალებულობა და ხედვის ვექტორის კუთხეც. დიფუზიური კომპონენტისგან განსხვავებით(დიფუზიურის დროს თანამრად ხდება გაფანტვა ყველა მიმართულებით) აქ არეკვლისას დაცემის კუთხე არეკვლის კუთხის ტოლია. ანუ გაპრიალებული ზედაპირზე სპეკულარული სინათლის კომპონენტი მეტ წილს შეიტანს, და პირიქით მაგალითად ხალიჩის განათებაზე საერთოდ არ იმოქმედებს სპეკულარული კომპონენტი. 4. Emissive კომპონენტი (IMG:http://www.falloutsoftware.com/tutorials/gl/emisGreen.jpg) აქ განათების წყარო თვითონ ობიექტია. ანუ ობიექტი გამოსხივებს სინათლეს. საბოლოო განათება ითვლება როგორ ამ 4 კომპონენტის ერთობლიობა Ltotal = L amb + L spec + L diff + L em This post has been edited by Abnormalia on 5 Nov 2006, 13:25
	· ციტირება · ^

Abnormalia
Desert Creature
ჯგუფი: Registered

Abnormalia
Desert Creature

ჯგუფი: Registered
წერილები: 37247
წევრი No.: 1332
რეგისტრ.: 16-October 02

#4096939 · 5 Nov 2006, 13:31 · · პროფილი · პირადი მიმოწერა · ჩატი

ეხლა ვნახოთ კონკრეტულად როგორ ხდება OPENGL-ში სინათლის მოდელირება:

1. რაც უნდა ვქნათ ჩვენ უნდა "ჩავრთოთ" განათება. ამის მერე სცენის განათებას ჩვენ საკუთარ თავზე ვიღებთ.

glEnable(GL_LIGHTING);

2. უნდა დავაყენოთ განათების წყაროს თვისებები
glLightfv (ვექტორ პარამეტრებისთვის) glLightf(სკალარულ პარამეტრებისთვის) საშუალებით:

CODE

//ამბიენ კომპონენტას მნიშვნელობები
GLfloat ambient[] = { 0.3, 0.3, 0.3, 1.0 };
//დიფუზიური...
GLfloat diffuse[] = { 1.0, 1.0, 1.0, 1.0 };
//სპეკულარული
GLfloat specular[] = { 1.0, 1.0, 1.0, 1.0 };
//სინათლის წყაროს პოზიცია (x,y,z) კოორდინატები
GLfloat light_position[] = { 0.0, 5.0, 2.0 };

glLightfv(GL_LIGHT0, GL_AMBIENT, ambient);
glLightfv(GL_LIGHT0, GL_DIFFUSE, diffuse);
glLightfv(GL_LIGHT0, GL_SPECULAR, specular);
glLightfv(GL_LIGHT0, GL_POSITION, light_position);

სინათლის წყაროები გადანომრილია როგორც LIGHT0, LIGHT1...

3. გაჩუმებით ყველა წყარო გამორთულია. ამიტომ შემდეგი რაც უნდა ვქნათ ესაა უნდა ჩავრთოთ სინათლის წყარო. შეიძლება რამოდენიმე სინათლის წყაროც გვქონდეს ერთად.

glEnable(GL_LIGHT0);

ავანთეთ შუქი სცენაზე. ;)

ეხლა საჭიროა კონკრეტულ ობიექტებს დავუნიშნოთ კონკრეტული მატერიალები:

ქცემოთ მოცემულია ზოგიერთ მატერიალების პარამეტრების სია:

CODE

Material
GL_AMBIENT
GL_DIFFUSE
GL_SPECULAR
GL_SHININESS

Brass
(0.329412, 0.223529, 0.027451, 1.0)
(0.780392, 0.568627, 0.113725, 1.0)
(0.992157, 0.941176, 0.807843, 1.0)
27.8974

Bronze
(0.2125, 0.1275, 0.054, 1.0)
(0.714, 0.4284, 0.18144, 1.0)
(0.393548, 0.271906, 0.166721, 1.0)
25.6

Polished Bronze
(0.25, 0.148, 0.06475, 1.0)
(0.4, 0.2368, 0.1036, 1.0)
(0.774597, 0.458561, 0.200621, 1.0)
76.8

Chrome
(0.25, 0.25, 0.25, 1.0)
(0.4, 0.4, 0.4, 1.0)
(0.774597, 0.774597, 0.774597, 1.0)
76.8

Copper
(0.19125, 0.0735, 0.0225, 1.0)
(0.7038, 0.27048, 0.0828, 1.0)
(0.256777, 0.137622, 0.086014, 1.0)
12.8

Polished Copper
(0.2295, 0.08825, 0.0275, 1.0)
(0.5508, 0.2118, 0.066, 1.0)
(0.580594, 0.223257, 0.0695701, 1.0)
51.2

Gold
(0.24725, 0.1995, 0.0745, 1.0)
(0.75164, 0.60648, 0.22648, 1.0)
(0.628281, 0.555802, 0.366065, 1.0)
51.2

Polished Gold
(0.24725, 0.2245, 0.0645, 1.0)
(0.34615, 0.3143, 0.0903, 1.0)
(0.797357, 0.723991, 0.208006, 1.0)
83.2

Pewter
(0.105882, 0.058824, 0.113725, 1.0)
(0.427451, 0.470588, 0.541176, 1.0)
(0.333333, 0.333333, 0.521569, 1.0)
9.84615

Silver
(0.19225, 0.19225, 0.19225, 1.0)
(0.50754, 0.50754, 0.50754, 1.0)
(0.508273, 0.508273, 0.508273, 1.0)
51.2

Polished Silver
(0.23125, 0.23125, 0.23125, 1.0)
(0.2775, 0.2775, 0.2775, 1.0)
(0.773911, 0.773911, 0.773911, 1.0)
89.6

Emerald
(0.0215, 0.1745, 0.0215, 0.55)
(0.07568, 0.61424, 0.07568, 0.55)
(0.633, 0.727811, 0.633, 0.55)
76.8

Jade
(0.135, 0.2225, 0.1575, 0.95)
(0.54, 0.89, 0.63, 0.95)
(0.316228, 0.316228, 0.316228, 0.95)
12.8

Obsidian
(0.05375, 0.05, 0.06625, 0.82)
(0.18275, 0.17, 0.22525, 0.82)
(0.332741, 0.328634, 0.346435, 0.82)
38.4

Pearl
(0.25, 0.20725, 0.20725, 0.922)
(1.0, 0.829, 0.829, 0.922)
(0.296648, 0.296648, 0.296648, 0.922)
11.264

Ruby
(0.1745, 0.01175, 0.01175, 0.55)
(0.61424, 0.04136, 0.04136, 0.55)
(0.727811, 0.626959, 0.626959, 0.55)
76.8

Turquoise
(0.1, 0.18725, 0.1745, 0.8)
(0.396, 0.74151, 0.69102, 0.8)
(0.297254, 0.30829, 0.306678, 0.8)
12.8

Black Plastic
(0.0, 0.0, 0.0, 1.0)
(0.01, 0.01, 0.01, 1.0)
(0.50, 0.50, 0.50, 1.0)
32.0

Black Rubber
(0.02, 0.02, 0.02, 1.0)
(0.01, 0.01, 0.01, 1.0)
(0.4, 0.4, 0.4, 1.0)
10.0

This post has been edited by Abnormalia on 5 Nov 2006, 13:37

· ციტირება · ^

Abnormalia
Desert Creature
ჯგუფი: Registered

Abnormalia
Desert Creature

ჯგუფი: Registered
წერილები: 37247
წევრი No.: 1332
რეგისტრ.: 16-October 02

#4097023 · 5 Nov 2006, 13:45 · · პროფილი · პირადი მიმოწერა · ჩატი

მოკლედ, სანამ რაიმე ობიექტს დავხატავთ რომელსაც გვინდა რამე კონკრეტული მატერიალი დავუნიშნოთ, საჭიროა პარამეტრების დაყენება შემდეგნაერად. მაგალითად ავიღოთ ზემოთ მოყვანილი სიიდან:

Polished Copper

CODE

GL_AMBIENT (0.2295, 0.08825, 0.0275, 1.0)
GL_DIFFUSE (0.5508, 0.2118, 0.066, 1.0)
GL_SPECULAR (0.580594, 0.223257, 0.0695701, 1.0)
GL_SHININESS 51.2

შესაბამისი კოდი იქნება:

CODE

GLfloat mat_ambient[] = { 0.2295, 0.08825, 0.0275, 1.0};
GLfloat mat_diffuse[] = { 0.5508, 0.2118, 0.066, 1.0};
GLfloat mat_specular[] = { 0.580594, 0.223257, 0.0695701, 1.0};
GLfloat mat_emission[] = { 0.0, 0.0, 0.0, 1.0 };
GLfloat mat_Shininess = 51.2;

glMaterialfv(GL_FRONT, GL_AMBIENT, mat_ambient);
glMaterialfv(GL_FRONT, GL_DIFFUSE, mat_diffuse);
glMaterialfv(GL_FRONT, GL_SPECULAR, mat_specular);
glMaterialfv(GL_FRONT, GL_EMISSION, mat_emission);
glMaterialf(GL_FRONT, GL_SHININESS, mat_Shininess);

ამის მერე დახატული ობიექტი იქნება შეფერადებული შესაბამისად.

გასათვალისწინებელია ერთი უმნიშვნელოვანესი რამე:

როგორ ვიცით OPENGL-ს განათების გამოსათვლელად ჭირდება ნორმალები. თუ ობიექტი "ხელითაა" გაკეთებული მას როგორ წესი ნორმალები არ აქვს და OPENGL არ აკეთებს ნორმალების ავტომატურ დათვლას. ასეთი ობიექტებისთვის მოგიწევთ თვითონ გამოთვალოთ ნორმალები, წინააღმდეგ შემთხვევაში განათება ან საერთო ან არაკორექტულად იმუშავებს

ზედაპირის ნორმალი როგორც ვიცით მიუთითებს იმას თუ საით "იყურება" ეს ზედაპირი.

(IMG:http://www.falloutsoftware.com/tutorials/gl/normal.jpg)

ნორმალის გამოთვლა ადვილად ხდება როგორც 2 ვექტორის cross product-ი მესამე ვექტორი რომელის მიმართულია ამ ორის მართობულად. ამის შემდეგ უნდა მოხდეს ვექტორის ნორმალიზება:

(IMG:http://www.falloutsoftware.com/tutorials/gl/polynormal.jpg)

* * *
ნორმალის გამოთვლა:

CODE

// This is how a vertex is specified in the base code
typedef struct vertex_s
{
float x, y, z;
} vertex_t;

// normal(); - finds a normal vector and normalizes it
void normal (vertex_t v[3], vertex_t *normal)
{
vertex_t a, b;

// calculate the vectors A and B
// note that v[3] is defined with counterclockwise winding in mind
// a
a.x = v[0].x - v[1].x;
a.y = v[0].y - v[1].y;
a.z = v[0].z - v[1].z;
// b
b.x = v[1].x - v[2].x;
b.y = v[1].y - v[2].y;
b.z = v[1].z - v[2].z;

// calculate the cross product and place the resulting vector
// into the address specified by vertex_t *normal
normal->x = (a.y * b.z) - (a.z * b.y);
normal->y = (a.z * b.x) - (a.x * b.z);
normal->z = (a.x * b.y) - (a.y * b.x);

// normalize
normalize(normal);
}

void normalize (vector_t *v)
{
// calculate the length of the vector
float len = (float)(sqrt((v.x * v.x) + (v.y * v.y) + (v.z * v.z)));

// avoid division by 0
if (len == 0.0f)
len = 1.0f;

// reduce to unit size
v.x /= len;
v.y /= len;
v.z /= len;
}

ნორმალის ინფორმაციის მიწოდება OPENGL-ში ხდება glNormal3f ფუნქციის საშუალებით (ან შერეული მასივების...), რომელიც უნდა დაყენდეს წვეროს ინფორმაციის შეყვანამდე glVertex3f.

This post has been edited by Abnormalia on 5 Nov 2006, 13:53

· ციტირება · ^

Abnormalia Desert Creature ჯგუფი: Registered
Abnormalia Desert Creature ჯგუფი: Registered წერილები: 37247 წევრი No.: 1332 რეგისტრ.: 16-October 02	#4097107 · 5 Nov 2006, 13:57 · · პროფილი · პირადი მიმოწერა · ჩატი ამ ლექციის მაგალითები და სადემონსტრაციო პროგრამები ატვირთულია აქ: http://dade.ge/?code=11627360016PSQ1TK5Y2 This post has been edited by Abnormalia on 5 Nov 2006, 13:57
	· ციტირება · ^

Abnormalia
Desert Creature
ჯგუფი: Registered

Abnormalia
Desert Creature

ჯგუფი: Registered
წერილები: 37247
წევრი No.: 1332
რეგისტრ.: 16-October 02

#4118499 · 8 Nov 2006, 14:38 · · პროფილი · პირადი მიმოწერა · ჩატი

აი ეს კოდი შეიგიძლიათ ჩაამატოთ რენდერის ფუნქციაში და რენდერი მოხდება მხოლოდ წამში 30-ჯერ. ამით სხვადასხვა კომპებზე მიაღწევთ გადახატვის ერთი სიჩქარე რომ იყოს :)

CODE

static int cTime = 0;
if ( glutGet(GLUT_ELAPSED_TIME) - cTime < 1000/30 ) return;

· ციტირება · ^

Abnormalia Desert Creature ჯგუფი: Registered

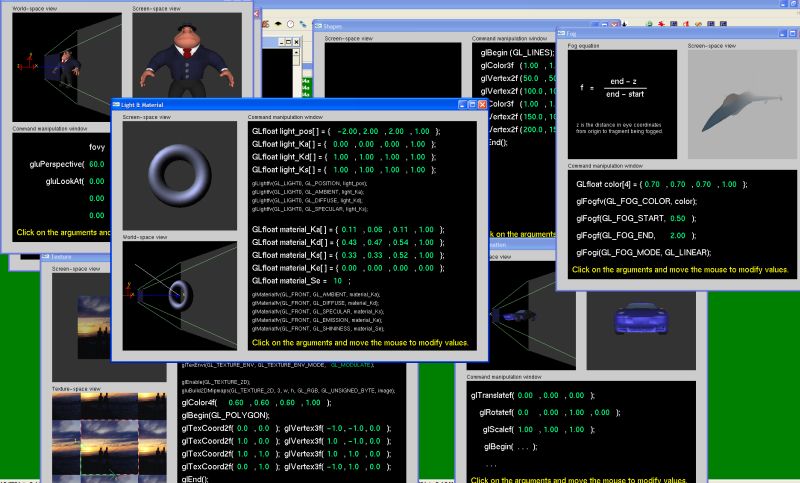

Abnormalia Desert Creature ჯგუფი: Registered წერილები: 37247 წევრი No.: 1332 რეგისტრ.: 16-October 02	#4141722 · 11 Nov 2006, 22:23 · · პროფილი · პირადი მიმოწერა · ჩატი პროგრამა-მასწავლებლები ვისაც არ წაგიღიათ არის აქ: http://www.4shared.com/dir/941879/2c9c7ef1/sharing.html თეორია და მიმოხილვა მოგვიანებით მიმაგრებული სურათი
	· ციტირება · ^

Abnormalia
Desert Creature
ჯგუფი: Registered

Abnormalia
Desert Creature

ჯგუფი: Registered
წერილები: 37247
წევრი No.: 1332
რეგისტრ.: 16-October 02

#4149669 · 13 Nov 2006, 02:15 · · პროფილი · პირადი მიმოწერა · ჩატი

მოკლედ წინა ლექციაზე ლაითად შევეხეთ საკმაოდ რთულ თემას 3D გრაფიკაში - ტექსტურირებას. ჩვენ განვიხილეთ მაგალითები როგორ შეიძლება OpenGL-ში ყველაზე მარტივი ტექტურირების გაკეთება, როცა 2 განზომილებიან ტექსტურას ვადებთ ოთხკუთხედ ან სამკუთხედ ზედაპირზე.

მოკლედ OpenGL-ში უნდა გავიაროთ შემდეგი 4 ეტაპი ტექსტურირებისას:

1. შევქმნათ ტექსტურის ობიექტი და დავუნიშნოთ ტექსტურა.
2. გავნსაზვღროთ თუ როგორ უნდა იმოქმედოს ტექტურის პიქსელებმა (სხვანაერტად ტექსელებსაც-[texel - Texture Element] უწოდებენ) ობიექტის პიქსელებზე.
3. გავააქტიუროთ ტექსტურირების რეჟიმი.
4. დავხატოთ ტექსტურირებული ობიექტი, შესამაბიმი ტექსურის და გეომეტრიული ინფორმაციის გადაცემის საშუალებით.

განვიხილოთ თითოეული ეტაპი:

1 -- როგორც ვიცით ტექსტურა შეიძლება იყოს არამარტო 2 განზომილებიან არამე 1 და 3-იც. ტექსტურის ტექსელებზე ინფორმაცია შეიძლება იყოს მაქსიმუმ 4 ანუ RGBA.

2-- შესაძლებელია რამოდენიმე რეჟიმის წინასწარ დაყენება, რომლებიც განსაზღვრავენ თუ როგორ უნდა გამოითვალოს ტექსელის საბოლოო ფერი. ასე მაგალითად:

- გამოიყენოს უცვლელად ტექსელის ფერის, ამ რეჟიმს ქვია replace
-მეორე მეთორია მოდულაციის (modulate), ამ დროს ტექსტურის დადებისას ხდება მატერიალის და სინათლის გათვალისწინებაც.

3-- ტექსტურის გამოყენებამდე საჭიროა მისი გამოყენების დაშვება. OpenGL-ში თითქმის ასეთი ტიპის ოპერაციები ხდება glEnable/glDisable ფუქციების საშუალებით. პარამეტრები დამოკიდებულია ტექსტურის ტიპზე GL_TEXTURE1D, GL_TEXTURE2D ან GL_TEXTURE3D

4-- სცენის დახატვის დროს საჭიროა ტექსტურის კოორდინატების მითითება. ეს ხდევა glTexCoord ფუნქციის საშუალებით.

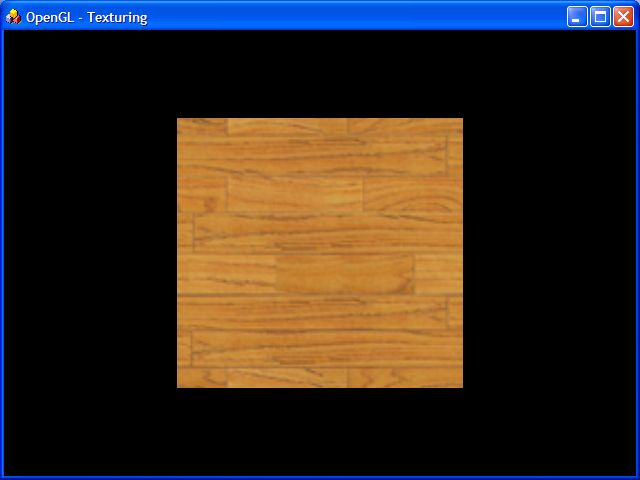

ტექსტურირების მაგალითი:

ეს ფუნქცია დისკიდან ტვირთავს ტექსტურას ვიდეო დაფის მეხსიერებაში და იმახსოვრებს ტექსტურის უნიკალურ ID-ს.

CODE

void loadTexture(void)
{
AUX_RGBImageRec *pTextureImage = auxDIBImageLoad( ".\\woodfloor.bmp" );

if( pTextureImage != NULL )
{
glGenTextures( 1, &g_textureID );

glBindTexture( GL_TEXTURE_2D, g_textureID );

glTexParameteri( GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER, GL_LINEAR );
glTexParameteri( GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER, GL_LINEAR );

glTexImage2D( GL_TEXTURE_2D, 0, 3, pTextureImage->sizeX, pTextureImage->sizeY, 0,
GL_RGB, GL_UNSIGNED_BYTE, pTextureImage->data );
}

if( pTextureImage )
{
if( pTextureImage->data )
free( pTextureImage->data );

free( pTextureImage );
}
}

2 განზომილებიანი ტექსტურირების დაშვება:

CODE

glEnable( GL_TEXTURE_2D );

მიმდინარე ტექსტურია არჩევა:

CODE

glBindTexture( GL_TEXTURE_2D, g_textureID );

ტექსტურირება:

CODE

glTexCoord2f(1.0,0.0); glVertex3f(1.0,2.0,1.0);
....

პროგრამის დასრულებისას სასურველია ტექსტურის "განადგურება" ;)

CODE

glDeleteTextures( 1, &g_textureID );

This post has been edited by Abnormalia on 13 Nov 2006, 02:35

მიმაგრებული სურათი

· ციტირება · ^

Abnormalia
Desert Creature
ჯგუფი: Registered

Abnormalia
Desert Creature

ჯგუფი: Registered
წერილები: 37247
წევრი No.: 1332
რეგისტრ.: 16-October 02

#4149847 · 13 Nov 2006, 03:22 · · პროფილი · პირადი მიმოწერა · ჩატი

ტექსტურის კოორდინატების ხელით მიწოდება არ მოგვიწევს, რადგან როდესაც რამე ტექსტურირებული მოდელი იტვირთება მას როგორც წესი მოყვება ეს ინფორმაცია.

OpenGL-ში ასევე შესაძლებელია ტექტურის კოორდინატების დაგენერირება.

ამისთვის საჭიროა, ჩავრთოთ ტექსტურის დაგენერირების რეჟიმი:

CODE

glEnable(GL_TEXTURE_GEN_S);
glEnable(GL_TEXTURE_GEN_T);

როდესაც ეს რეჟიმი ჩართულია ხდება ნებისმიერი glTexCoord ფუნქციის გამოძახების იგნორირება.

შემდეგ უნდა ავირჩიოთ ტექსტურის კოორდინატების დაგენერირების მეთოდი:

CODE

void glTexGenf(GLenum coord, GLenum pname, GLfloat param);
void glTexGenfv(GLenum coord, GLenum pname, GLfloat *param);

პირველი პარამეტრი coord, მიუთითებს რომელის ტექსტურის კოორდინატაზე ვმოქმედებთ (GL_S, GL_T,...).

მეორე პარამეტრი (pname) შეიძლება იყოს ერთერთი ამ სამიდან:

GL_TEXTURE_GEN_MODE, GL_OBJECT_PLANE, ან GL_EYE_PLANE (დაწვრილებით ქვემოთ)

და ბოლოს პარამეტრი (param) მიუთითებს გენერაციის რეჟიმს.

ეს არის ტექსტურირების გენერაციის საჩვენებელი პროგრამა. ისრებით ხდება ობიექტის მობრუნება, მარჯვენა კლავიშით გენერაციის რეჟიმების შეცვლა.

მიმაგრებული ფაილი ( Number of downloads: 74 )

texgen.zip

· ციტირება · ^

Abnormalia
Desert Creature
ჯგუფი: Registered

Abnormalia
Desert Creature

ჯგუფი: Registered
წერილები: 37247
წევრი No.: 1332
რეგისტრ.: 16-October 02

#4149858 · 13 Nov 2006, 03:28 · · პროფილი · პირადი მიმოწერა · ჩატი

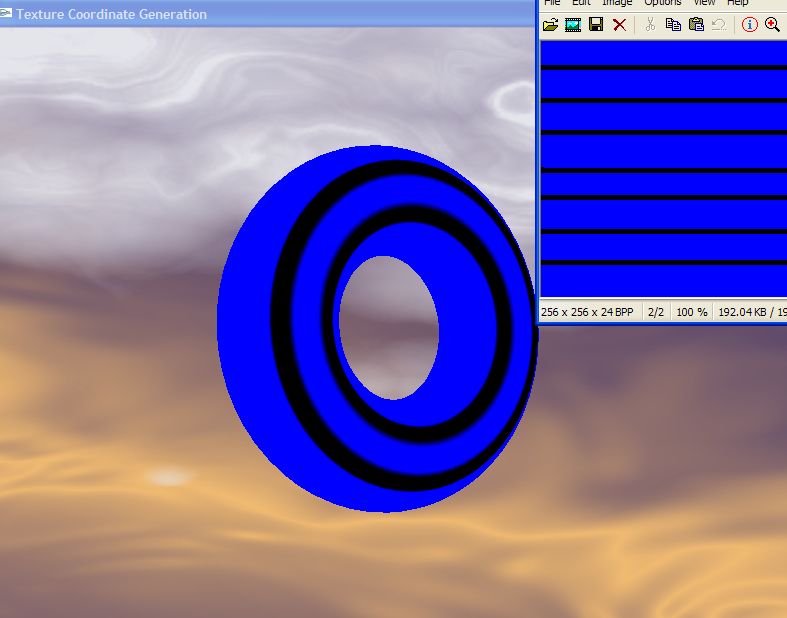

განვიხილოთ ტექსტურის გენერაციის რეჟიმი GL_OBJECT_LINEAR:

ამ დროს ტექსტურის კოორდინატები გამოითვლება შემდეგი ფორმულით:

coord = P1*X + P2*Y + P3*Z + P4*W

სადაც X,Y,Z და W არიან ობიექტის წვეროს კოორდინატები და P1-P4 სიბრტყის განტოლების კოეფიციენტები. ამ შემთხვევაში მეფირება ხდება მოცემული სიბრტყიდან. მაგალითად თუ გვინდა S და T დავაპროეციროთ Z=0 სიბრტყიდან უნდა დავწეროთ შემდეგი:

CODE

// Projection plane

GLfloat zPlane[] = { 0.0f, 0.0f, 1.0f, 0.0f };

. . .

. . .

// Object Linear

glTexGeni(GL_S, GL_TEXTURE_GEN_MODE, GL_OBJECT_LINEAR);

glTexGeni(GL_T, GL_TEXTURE_GEN_MODE, GL_OBJECT_LINEAR);

glTexGenfv(GL_S, GL_OBJECT_PLANE, zPlane);

glTexGenfv(GL_T, GL_OBJECT_PLANE, zPlane);

მიაქციეთ ყურადღება რომ ტექსტურის გენერაციის ფუნქციები შეიძლება სხვადასხვა იყოს S და T-თვის. ასევე ამ დროს როგორ არ უნდა მოვაბრუნოთ ობიექტი დაგენერირებული ტექსტურა არ შეიცვლება.

This post has been edited by Abnormalia on 13 Nov 2006, 03:31

მიმაგრებული სურათი

· ციტირება · ^

Abnormalia
Desert Creature
ჯგუფი: Registered

Abnormalia
Desert Creature

ჯგუფი: Registered
წერილები: 37247
წევრი No.: 1332
რეგისტრ.: 16-October 02

#4149861 · 13 Nov 2006, 03:34 · · პროფილი · პირადი მიმოწერა · ჩატი

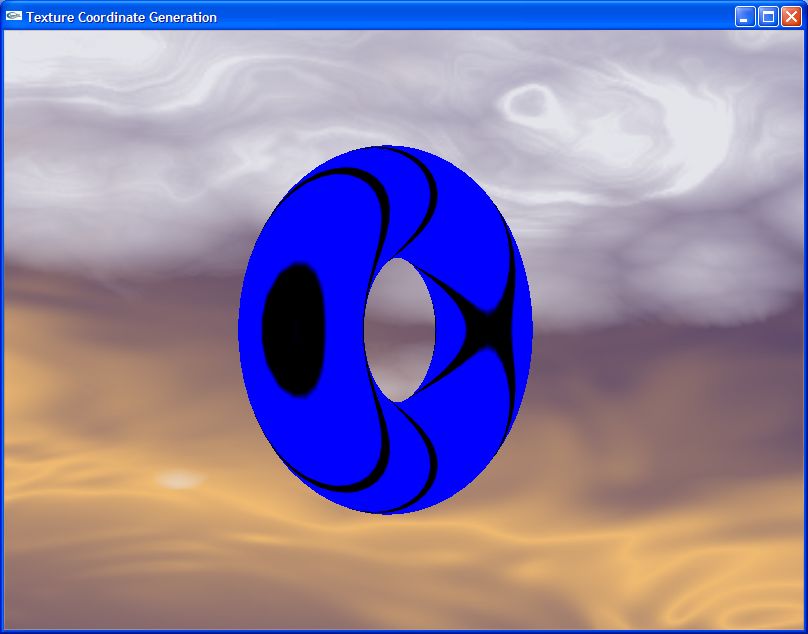

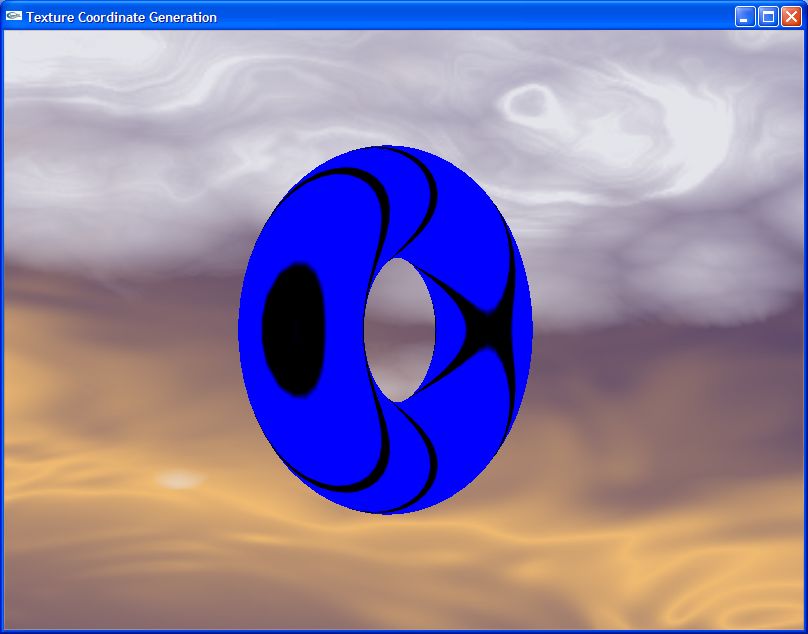

შემდეგი რეჟიმი ესაა GL_EYE_LINEAR

ეს რეჟიმი იყენებს იგივე ფორმულას რაც წინა, მხოლოდ 1 სხვაობით. წინა რეჟიმში მეფირების კოორდინატები განსაზღვრული იყო ობიექტის საკოორდინაციო სისტემაში. ამ შემთხვევაში კი კოორდინატების განსაზღვრულია ხედვის იგივე კამერის საკოორდინაციო სისტემაში.

CODE

// Projection plane

GLfloat zPlane[] = { 0.0f, 0.0f, 1.0f, 0.0f };

. . .

. . .

// Eye Linear

glTexGeni(GL_S, GL_TEXTURE_GEN_MODE, GL_EYE_LINEAR);

glTexGeni(GL_T, GL_TEXTURE_GEN_MODE, GL_EYE_LINEAR);

glTexGenfv(GL_S, GL_EYE_PLANE, zPlane);

glTexGenfv(GL_T, GL_EYE_PLANE, zPlane);

შესაბამისად ობიექტის მობრუნება/გადაადგილება/მაშტაბირება იწვევს მეფირების შეცვლას:

This post has been edited by Abnormalia on 13 Nov 2006, 03:35

მიმაგრებული სურათი (გადიდებისთვის დაუწკაპუნეთ სურათზე)

· ციტირება · ^

1 მომხმარებელი ათვალიერებს ამ თემას (1 სტუმარი და 0 უჩინარი წევრი)

0 წევრი:

« აქეთ | System/Graphic Programming | იქით »

Pages: (36) « პირველი ... 4 5 [6] 7 8 ... ბოლო »

გამოხმაურება · ახალი თემა · ახალი გამოკითხვა

[ Script Execution time: 0.0544 ] [ 12 queries used ] [ GZIP Disabled ]
