ელექტრო სქემები, დახმარება, კითხვა პასუხი

მოგესალმებით მეგობრებო,
მსგავსი თემა ვერ ვიპოვე სადაც სქემების გარჩევა ხდება და შესაბამისად ახალი გავხსენი.
მოკლედ, მინდა რომ ავტომატიზაციის დონე გავზარდო ჩემს საცხოვრებელში და სადარბაზოს კარების მექანიზმი(ინტერქომი თუ ინტერფონი) "დავაწიუნინგო". მივაბა რასპბერის და რაღაც ფუნქციები გავაკეთო.
მოცემულ ვიდეოში არის ის დაახლოებით რის გაკეთებასაც ვაპირებ და მანდვე არის სქემა რომელსაც ხსნის ის ტიპი თუ რას აკეთებს ანუ მიღებულ სიგნალს(ღილაკზე დაჭერა სადარბაზოში რომელიც რეკავს სახლში) "ასწორებს". ნუ მე რაც მინდა არის რომ მივიღო 5 ვოლტი ძაბვა კნობკის მიჭერაზე რასაც დავიჭერ რასპბერი პის ერთერთ პინზე და შემდეგ მივაბავ სხვადასხვა პროცედურებას. ანუ თუ ვინმე დამეხმარება სქემის გაკეთებაში და ამიხსნის რა სიგნალის ტიპებია და დამაკვალიენებს კარგი იქნება. ანუ ახლა რომ მიაჭერ ღილაკს რეკავს სახლში და ამ დარეკვის მაგივრად მინდა რომ მუდმივი ძაბვა მოვიდეს.

ILIA1702
მარტივია, სულ 5 დეტალი ჭირდება. )))
რელეს კონტაქტს მიაწოდებ 5 ვოლტს და ის ჩაგირთავს ზარზე ხელის დაჭერისას...
ერთი ტრანზისტორის დამატებით რელე საჭირო არ იქნება...

მიმაგრებული სურათი (გადიდებისთვის დაუწკაპუნეთ სურათზე)

ten10
ძალიან იდი მადლობა მეგობარო გამოხმაურებისთვის.
გასაგები ისედაც იყო თითმის ჩემთვის სქემა რაც მას აქვს და შენი შემოთავაზებული სქემაც მგონი გასაგებია, უბრალოდ მე მინდა რომ მიღებული სიგნალიდან მივიღო დენი ისე რომ არ გამოვიყენო დამეტებითი წყარო რომ ეს პირდაპირ შევუშვა რასპბერიში და იქედან დავაფიქრისო. ანუ რეალურად მინდა რომ კნობკაზე მიჭერილი სანამ არის მანამდე იყოს დენი და შესაბამისად აშვების მერე აღარ იყო რრომ ეგ შუალედები დავაფიქსირო და ავაწყო სისტემა მერე მაგაზე, მაგალითად მორზე, (longpress და press რომ გავარჩიო). დღეს ვოლტმეტრით რა გავზომო თუ რამე დამატებითი ინფო გაინტერესებს შემიძლია დავწერო. ის მომენტი არ მესმის აი ვიდეოშიც რომ ხატავს ტალღა სხვადასვანაირი რომ არის რაარის ეგ საერთოდ

ILIA1702

დამატებითი წყარო არ გჭირდება... რასპბერის ხომ აქვს 5 ვოლტი!
3 წვერით მიაერთებ და გექნება (longpress და press)-ი.

სად უნდა გაზომო, დინამიკის კონტაქტებზე? არა მგონია ისეთი ტესტერი გქონდეს რომ აუდიო სიგნალი რეალურად გაზომოს... არ არის საჭირო.

შემოდის სინუსოიდალური აუდიო სიგნალი, დიოდის გავლის შემდეგ გაიმართება/გაიფილტრება კონდესატორით და გახდება მუდმივი ძაბვა 0.7 ვოლტი, რომელმაც
უნდა გააღოს პირველი ტრანზისტორი. ის გააღებს მეორე ტრანზისტორს რომელიც კომუტაციას გაუკეთებს 5V-ს. სულ ეგ არის! )))

სქემა მე მგონი გასაგები უნდა იყოს...

This post has been edited by ten10 on 23 Aug 2016, 23:53

მიმაგრებული სურათი (გადიდებისთვის დაუწკაპუნეთ სურათზე)

კლასიკური სქემა ასე გამოიყურება!

This post has been edited by ten10 on 24 Aug 2016, 11:01

მიმაგრებული სურათი

ten10
მადლობა კიდევ ერთხე სქემისთვის.
მოკლედ ახალი დეტალები გახდა ცნობილი:
როდესაც ვიღაც აჭერს ქვევით ღილაკს შემოდი სიგნალი რომელიც პირდაპირ მიდის დინამიკთან და რომ ვზომავ აირს 3 ვოლტის ფარგლებში. ღიალკის აშვებასთან ერთად ქრება ეგრევე ძაბვა და ხდება 0 ვოლტი. ვცადე და პირდაპირ დავაერთე ამ ორ წვერზე რელე(3 ვოლტიანი) და შესაბამისად რელეს გახსნა დახურვის ტკაცუნი და ზარის ტონალობა სინქრონული იყო შესაბამისად. მე მინდა რომ მივაღწიო მსგავს შედეგს რომ სანამ ღილაკზე ხელი არის მიჭერილი ანუ რეკავს დინამიკი მანამდე რელე რომელიც ამ ორ წვერზეა მიბმული იყოს გახსნილი აი მას შემდეგ რაც შეწყდება ძაბვის ნაკადი ანუ ხელს აუშვებ ღილაკს დაიკეტოს რელე. ნუ დაკეტვა ავტომატურად მოხდება დენი აღარ მიეწოდება აი ის რომ სულ ღია იყოს სანამ მოდის ცვალებადი ვოლტი მგონი კონდენსატორი უნდა და დიოდი რაც დახატე იმას უნდა ჰგავდეს წესით.

ჰელპ !

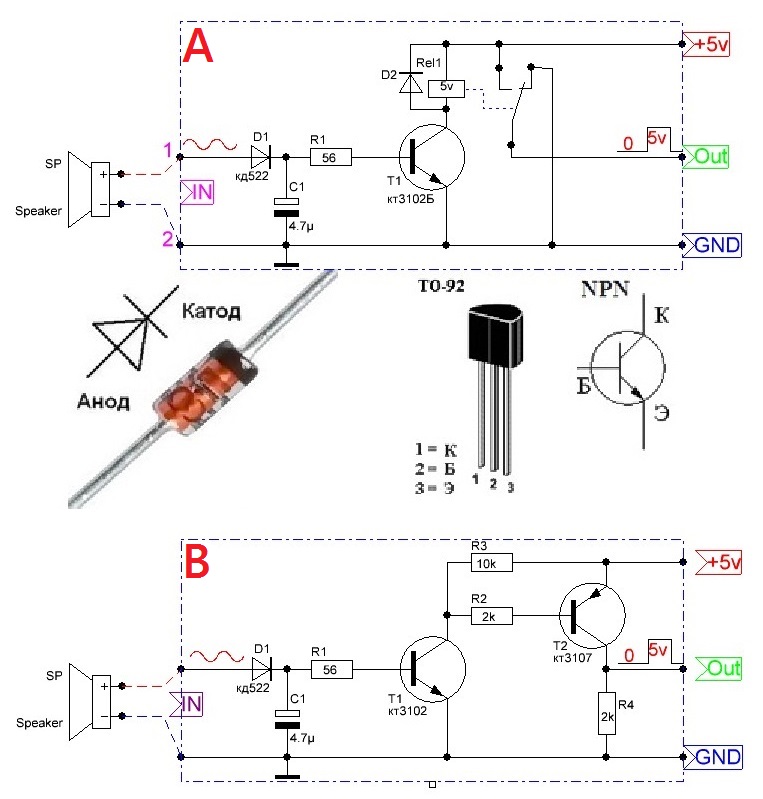

A ვარიანტი რელეზე.
B ვარიანტი ტრანზისტორებზე.
ორივე თანაბრად ფუნქციონალურია...
ვარიანტი რომ დინამიკის სიგნალით მიიღო ძაბვა და იმით ჩართო რელე არასწორია... და არც აზრი აქვს...
რასპბერის აქვს 5 ვოლტი!!! და დამატებითი დენის წყარო არ გჭიდება.
A-B-დან ნებისმიერი აეწყობა 2 კვ. სანტიმეტრ პლატაზე და დამაგრდება რასპბერის პლატაზე, სადაც მიუერთდება შეასაბამის კონტაქტებს!
1-2 IN შემავალზე მიუერთებ დინამიკის ორ წვერს.
ყველაფერი ამის აწყობა შეიძლება 30-40 წუთში სურვილის შემთხვევაში...
უკვე აწყობილიც უნდა გქონდეს...
წარმატებები!

მიმაგრებული სურათი
