დამეხმარეთ, HP CQ57

ე,ი წყალი დაესხა. ირთვება მაგრამ გამოსახულება არ აქვს რისი ბრალი შეიძლება იყოს >?

This post has been edited by mishokesareli on 24 May 2015, 12:06

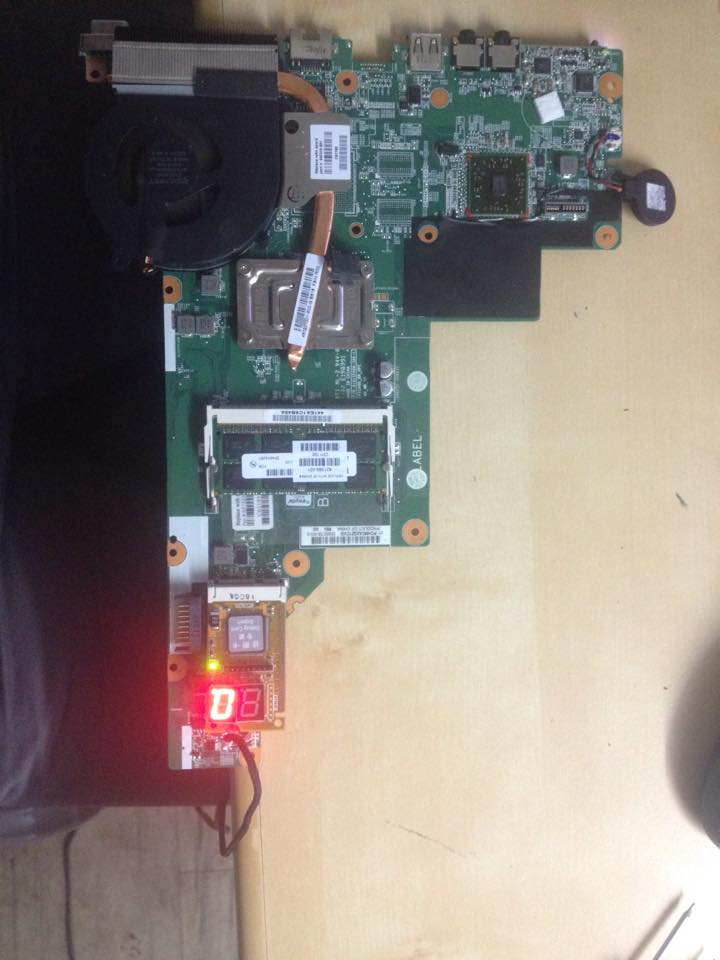

მიმაგრებული სურათი (გადიდებისთვის დაუწკაპუნეთ სურათზე)

უნდა დაიშალოს სულ და აცეტონში ან სპირტში გაწმინდე, გაწმენდამდე თუ ცადე ჩართვა ცუდია, შეიძლება დაიწვა რამე

mishokesareli


კონდესატორები დაცალე აბა დაახლოებით 30 წამი გეჭიროს ჩართვაზე ბატარია ამოცილი უნდა იყოს კვებაც.

mishokesareli
პროცესორზე და ჩიპსეტზე რამდენი ვოლრი მიეწოდება? და თუა თბილი ხელი დაადე გაგრილების გარეშე CPU-ს ასევე ჩიპსეტს რა ტერიტორიაზე დაესხა წყალი?
იმედია შენი გადაღებულია ეგ ფოტო

This post has been edited by giorgiisme on 24 May 2015, 14:46

წყალი კლავიატურაზე დაესხათ. კი ფოტო ჩემი გადაღებულია.
* * *
პროცესორიც თბება ჩიპსეტში სქემით რამდნადაც სწორად შევამოწმე 3 ვოლტი მორბის სხვა რა შეიძლება იყოს

სხვა პოსტ კარტა არ გაქ მაგ მაზერებზე რომ მუშაობს შეერთების გარეშე...??
პლატაზე რომელ ადგილზე იყო სითხე???
ეგ 1,4 GHზ პროცესორია ხო AMD ?
თუ არ ხარ დარწმუნებული რომ სითხე პროცესორის ქვეშ არ დარჩა ან ჩიპსეტის არ ჩართო...
ერთი 2-3 საათით დადე სტანციაზე თუ არ გაქ ,სადმე 70-80 გრადუსზე..
გამოშრეს კარგათ...ხო თუ სითხე რამე შაქარს ან მარილს შეიცავდა,მაშინ ჯერ კარგათ გარეცხე..


This post has been edited by CHIPSET on 24 May 2015, 18:16

და რამდენი ვოლტი მიეწოდება?

არასწორე ადგილზე შეგიმოწმებია
კერამიკის კონდესატორებზე ნახე ჩიპსეტის საწინააღმდეგო მხარეს

ასევე პლატაზე რა ადგილზე მოხვდა სითხე შეგიძლია სურათი გადაუღო? როგორ მდგომარებოაშია

გარე მონიტორზე ცადე რას იზამს ნახე აბა....
თუ გარეცხვას დააპირებ CMOS ბატარეის მოხსნა არ დაგავიწყდეს!!

This post has been edited by CHIPSET on 24 May 2015, 22:49

ვცადე გარე მონიტორზე არ გამოაქ გამოსახულება. შევამოწმე ეხლა ჩიპსეტის კონდესატორები და არაფერი არ გამოდის არცერთი ვოლტი. სუფთა წყალი არანაირი შაქარი ან მარილი

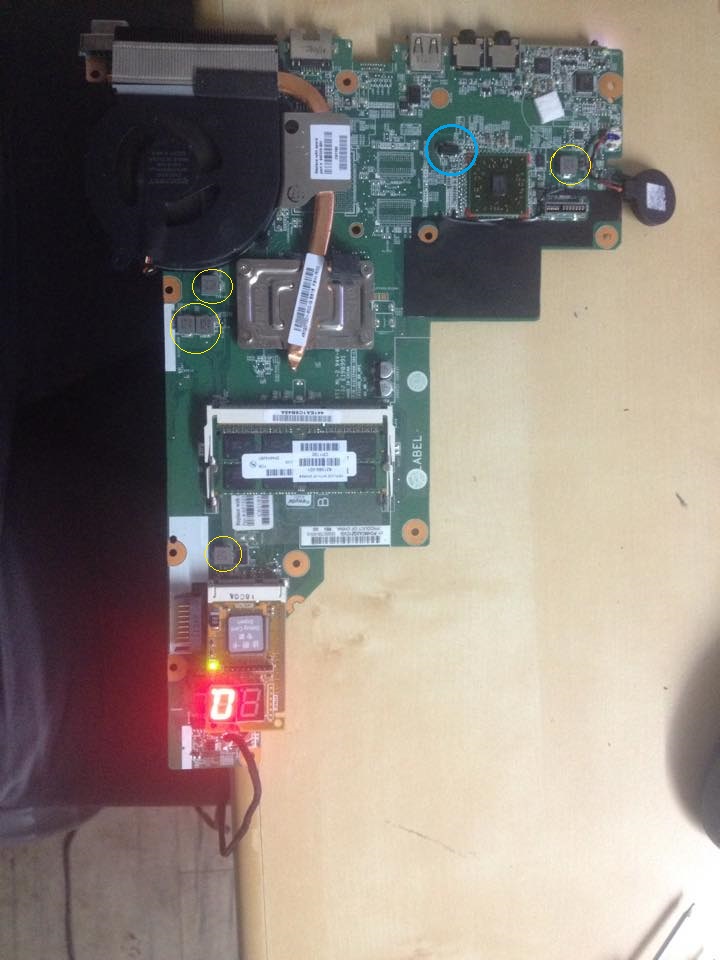

რა ძაბვებია ამ დროსელებზე რომელიც ყვითლად არის??
და არის თუ არა გენერაცია,,,ოსცილოგრაფით ნახე რამდენი MHგ..??

მიმაგრებული სურათი (გადიდებისთვის დაუწკაპუნეთ სურათზე)

mishokesareli
და რა ტერიტორიაზე დაესხა წყალი?
პროცსორი ალბათ უბრალოთ თბილია და არა ცხელი თუ კერამიკის კონდენსატორებზე ვერცერთზე ვერ ნახე ძავბა 0.8-1.5V-ის ფარგლებში მაშ ჩიპსეტის კვების სისტემაა დაზიანებული....
სქემაზე საუბრობდი ბარემ აქაც დადე შევხედავ

+1
პლატას ბარემ უკანა მხრიდანაც გადაუღე ფოტო და სადაც წყალი დაესხა იმ ტერიტორიასაც თუ გინდა რამით დაგეხმაროთ

giorgiisme
რომელ ჩიპსეტს გულისხმობ... ????
მოდი აქ ფორუმზე გავხსნად თემა, რაც ეხება სუფთა ელეკტრონიკას...
ანუ დაწყებული სხვა და სხვა მოდელების სხემებით , ცალკე კომპონენტის ,ძაბვების და ა.შ
და სუფტა პროფესიონალურ დონეზე ერთი თემა არ უნდა იყოს??
ვისაც რა გაუვლია პრაკტიკა , პოდერჯკა და რამე საერტო ამ თემაში რომ იყოს,
შენ როგორც გიყურებ უნდა გამიგო რაც მინდა რომ იყოს ამ საჭირო და საინტერესო ახალ თემაში..

This post has been edited by CHIPSET on 25 May 2015, 20:13

CHIPSET
რასაც ვხედავ სურათზე მაღლა მარჯვენა კუთხში ვფიქრობ "იუჟნი მოსტია"
დროსელი რომელიც მონიშნე მაგის გვერდით სავარაუდოთ მაგის კვების ფაზაში არ უნდა იჯდეს.... მანდ უფრო უკეთესი ვარიანტი იქნებოდა უკანა მხარეს კერამიკის კონდესატორებზე ან კერამიკის პატარა დროსელებე ძაბვის გაზომვა მაგრამ მაგისი გაზომვაც საჭიროა.

რა პრობლემაა გავხსნათ და დავეხმაროთ ერთმანეთს ვინც ამ საქმით ვართ დაკავებული ფორუმზე იმედი მაქვს სხვებიც შემოგვიერთდებიან
ისე ყოველთვის ვცდილობ სქემის გარეშე მოვაგვარო პრობლემა რადგან სქემების მოძებნა დიდი პრობლემაა ჩემთვის ბევრ დროს მართმევს მაგრმ სქემა რო მქონდეს უამრავ დროს დავზოგავდი

ხვალ მივალ სამსახურში და დეტალურად გადავიღებ. სურათებს და დავდებ. მადლობა ყურადღებისთვის

giorgiisme
იასნია უსაქმურის მეტი რა არი,იღადაონ...
ცალკე უნდა გაკეთდეს ზევით თემა,მანდ ვინც თავიდან შევა ისინი ვიქნებით,ვისაც ცოდნა აქვს..
მერე ისე უნდა გაკეთდეს რომ ცალკე თემასი გაიხსნას უკვე ცალ ცალკე,ბრენდის მიხედვით და მოდელების... მოდელი და პრობლემა დაიწერება ,მერე განვიხილავთ ვისაც ცალია..
თან და თან რომ შეგროვდება დამახსოვრებული შემთხვევა უკვე რაღაც არსებული ბაზაა ,რო გადახედავ რომელიმე მოდელს რა სჭირს ,ან სჭირდა როგორ მიდიოდა დიაგნოზი და ასე შემდეგ.
თითო ბრენდის რუბრიკაში თან სხემებსაც შევაგროვედთ,ბიოსებს და კომპონენტების მონაცემებს...
ნაწილების სანდო წყაროები და ასე შემდეგ...თუ ვიგაცა შემოვა და იკითხავს რამეს უპასუხებთ ჩვენც ისე რა დონეზეც ერკვევა ,კითხვას რომ დაუსვავ ტიპს სად რა მაგალითად ძაბვა აქვს და ვერ მიხვდა რას ეკიტხები,იქ აღარ გააგძელებ ანუ მისატანი აქვს სპეციალისთან ესეგი..
თან და თან დაიხვეწება..აი მაგალითად რუსეთის ეგეტ ფორუმებზე პატარა გამოცდას გადიხარ ისე აკუნტს არ გაზლევენ...
იმას მაინც გავარკვევთ ვინ ერკვევა , და ვინ პინაჩობს და ასე შემდეგ!!!
პერსპეკტივაში...
* * *
mishokesareli
აქ კი მგონია უფრო მახსოვრობის 1,5V არარის .....
ისე ეგ კომპი საერთოდ მაგარი სუსტია....
* * *
პროფებს ---- ვინც ეთანხმება რომ ესეთი თემა უნდა გაიხსნას რუბრიკაში (მნიშვნელოვანი თემები) ანუ ცალკე პროფესიონალურ კითხვებზე და ა.შ . ..
დატოვეთ თქვენი მოსაზრება რას ფიქრობთ....

* * *
mishokesareli
http://www.ebay.com/itm/Compaq-CQ57-Genuin...=item43dd42cfb9
