მოგესალმებით

მოკლედ რაღაც ძალით ავიტკივე თავი და ჩემს ავტოს აუდიო სისტემაში ჩავერიე დიდი ფიქრის შემდეგ დასკვნამდე მივედი
რომ რისი გაკეთებაც მინდა მგონი შესაძლებელია არდუინოს მეშვეობით

ესეიგი რა მინდა ეხლა მეე
ავტოში სადაც მაქვს ნავიგაციის თაჩსკრინიანი დიდ მონიტორი და ვერაფერს ვერ ვაკეთებ, გადავწყვიტე ნავიგაციის ნაცვლად პს ეკრანად გამოვიყენო ნუ ეს ყველაფერი მოვაგვარე თაჩიც მუშაობს და ყველაფერი რიგზეა მაგრამ ამ ნავიგაციას სამართავი ქარხნული ღილაკები აქვს და აი ზუსტად ამისთვის მინდა არდუინო

ეს უკვე ინტერნეტით მოძიებილი ინფოა

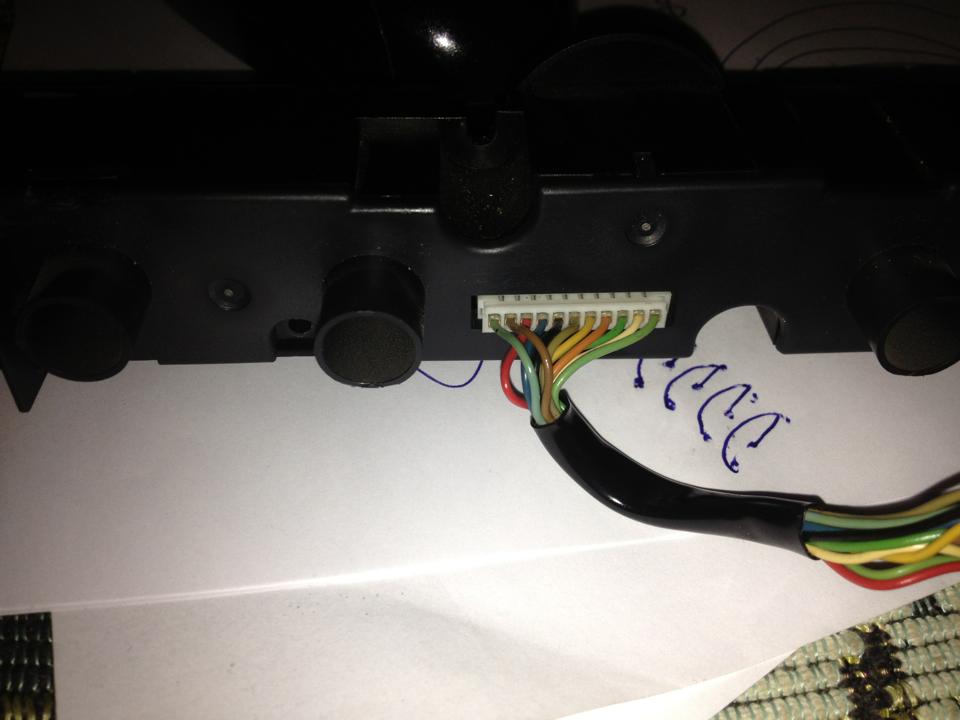

This is the OEM buttons I want to reroute!
Click the image to open in full size.




Here is the wiring info of those buttons:

There's 11 wire, that are connected to 8 buttons and 1 spinning ball.

Wires
1 - light blue
2 - brown
3 - red
4 - dark blue
5 - black
6 - grey
7 - yellow
8 - pink
9 - dark green
10 - tan
11 - light green

Buttons / wires
1- MAP/Guide = Wire 7-8 ; yellow / pink
2- Menu = wire 8 - 5 ; Pink / Black
3- Setup = 9 - 5 ; dark-green / Black
4- Info = Wire 7-9 ; yellow / dark-green
5- Zoom(up) = wire 4-8 ; dark blue / pink
6- Zoom(down) = wire 1-8 ; Light blue / pink
7- Cancel = wire 4-9 ; dark blue / dark-green
8- Audio = wire 1-9 ; light blue / dark-green


ესეიგი ანუ ამ ღილაკებით მინდა კომპში რაღაც ფუნქციის გაკეთება მაგალითად 1- MAP/Guide = Wire 7-8 ; yellow / pink არდუინოს მეშვეობით შევიტანო კომპში და მივანიჭო ვთქვათ ენთერის ფუნქცია და ასე სემდეგ

ეს შესაძლებელია ?
და თუ შესაჩლებელია იქნებ დამეხმაროთ სკრიპტის დაწერაში

This post has been edited by bazz on 11 Feb 2016, 23:45

მიმაგრებული სურათი (გადიდებისთვის დაუწკაპუნეთ სურათზე)
