Технические характеристики

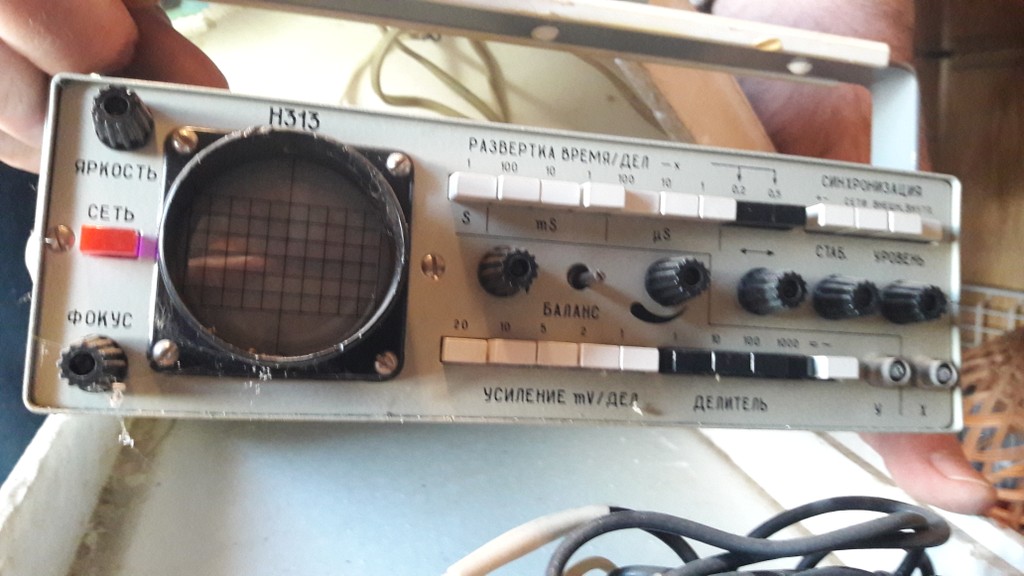

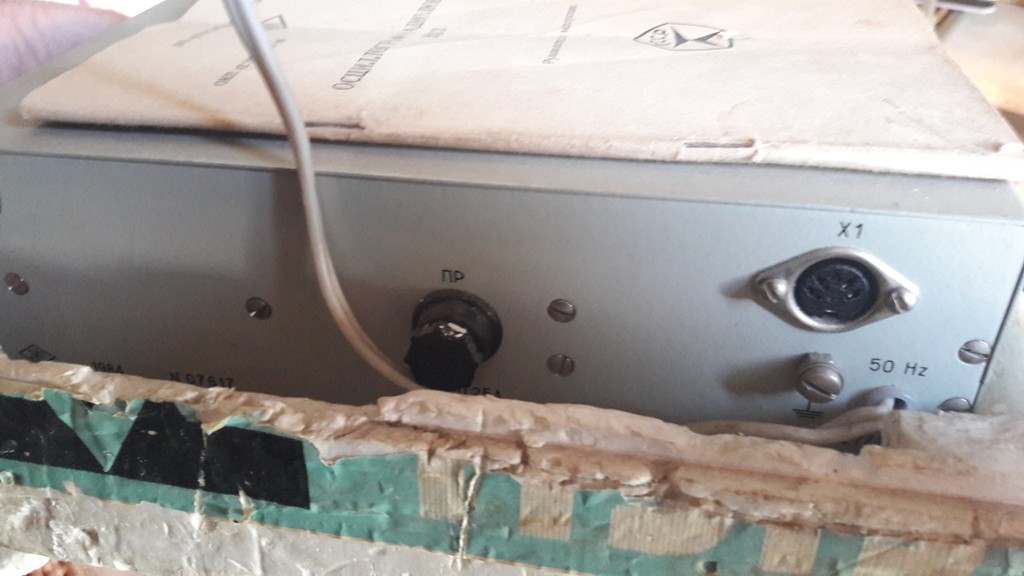

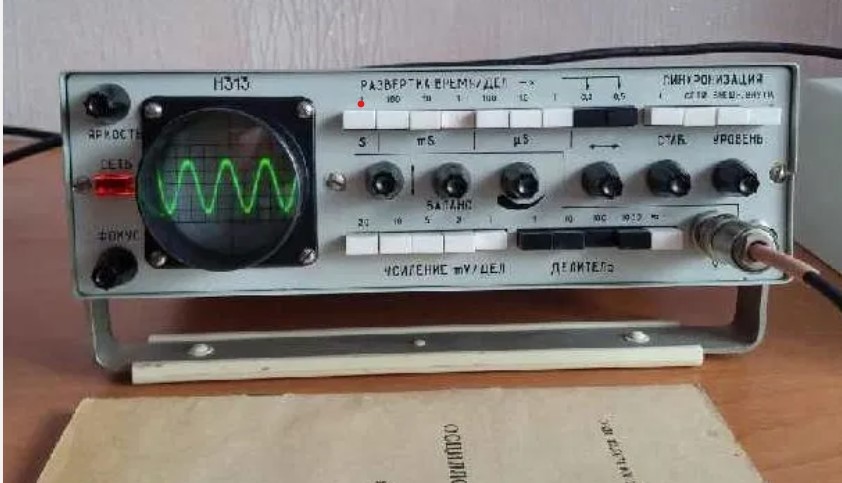

Осциллограф малогабаритный Н313
Н313 осциллограф малогабаритный переносный предназначен для наблюдения и исследования формы сигналов, измерения временных и амплитудных значений электрических процессов.
Технические характеристики Н313:
Частотный диапазон периодических сигналов - от 0 до 1 МГц.
Длительность исследуемых импульсов - от 1 мкс до 10 с.
Амплитуда исследуемых сигналов - 1 мВ до 300 В.
Диапазон измерения амплитуд Н313 - 5 мВ до 120 В.
Диапазон измерения временных интервалов - от 6 мкс до 10 с.
Неравномерность амплитудно-частотной характеристики канала вертикального отклонения луча в диапазоне от 0 до 1 МГц - не более ±1,6 дБ.
Минимальный коэффициент отклонения луча Н313 - 2,5 мВ/см.
Погрешность измерения амплитуды переменного и уровня постоянного напряжений в диапазоне от 0 до 1 МГц и временных интервалов в диапазоне от 0,8 мкс до 10 с - не более 20%.
Синхронизация развертки исследуемым сигналом, внешним сигналом от сети амплитудой - от 0,5 В до 30 В.
Входное сопротивление - не менее 500 кОм.
Входная емкость Н313 - не более 40 пФ.
Напряжение питания - 127 В; 220 В.
Потребляемая мощность - не более 18 В∙А.
Габаритные размеры осциллографов Н313 - 245×280×70 мм.
Масса - не более 3,2 кг.
С помощью осциллографа H313 можно наблюдать форму электрических колебаний и измерять с достаточной для любительской практики точностью основные характеристики электрических сигналов от постоянного тока. Это универсальный измерительный прибор, который можно использовать при налаживании как аналоговых, так и цифровых устройств.
Цена: 120 GEL
Моб: 574 020 484
