კაბელის საძებნი, მოწყობილობა

მოგესალმებით ერთი ესეთი კითხვა მაქვს ხომ არ გაქვთ ვინმეს სქემა ან მონახაზი კაბელის საძებნი ტესტერი მინდა ავაწყო ბევრ კაბელში ადვილად და სწრაფად ეძეფ სად რა მიდის,

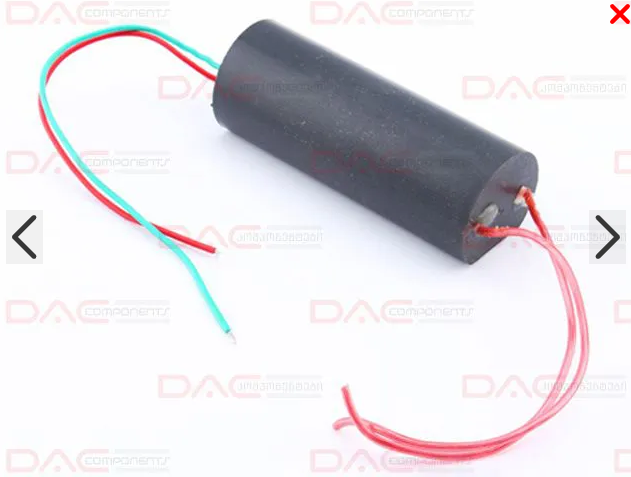

ამით მქონდა აწყობილი ელექტროშოკერის ტრანსფორმატორია მაგრამ რაღაც მომენტებში ახაიებს ხოლმე
(IMG:https://img.forum.ge/P_Xiv_ipqinAaE.png)

მაქვს ეგრედ წოდებული სასიგნალო ტესტერიც, ეს არ მირჩიოთ.

machkhana
მაღალი ძაბვით არ შეიძლება დაბალძაბვიანი კაბელის გასინჯვა, სადღაც იზოლაციას გაარღვევს.

უამრავი სქემაა ინტერნეტში მოძებნე.

machkhana
ასეთი მაღალი ძაბვა არაა საჭირო და ზოგჯერ მავნეცაა, რადგან მოხდება სადენების და ელექტროხელსაწყოების იზოლაციის გარღვევა. უმჯობესია, თუ გააკეთებ ბგერითი სიხშირის (1 კილოჰერცი ~12-15 ვოლტი) გენერატორს და შემდეგ აამაღლებ ძაბვას ნებისმიერი ქსელური ტრანსფორმატორით 100-400 ვოლტამდე. გამოსასვლელი ძაბვა უნდა იყოს რეგულირებადი. ესაა გადამცემი.
ხოლო მიმღები იქნება დაბალი სიხშირის, მგრძნობიარე, მაგალითად მიკროფონის გამაძლიერებელი, რომელსაც მიკროფონის ნაცვლად მიერთებული აქვს პატარა რელეს კოჭა.
თუ გინდა კედელში სადენის აღმოჩენა, გადამცემის ძაბვა უნდა გაზარდო. თუ გინდა ერთად ბევრი სადენებში საჭიროს პოვნა, ძაბვას შეამცირებ, ამით სიზუსტე გაიზრდება.
